Результат выполнения конструкторской разработки.

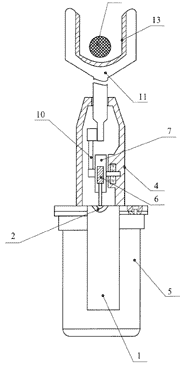

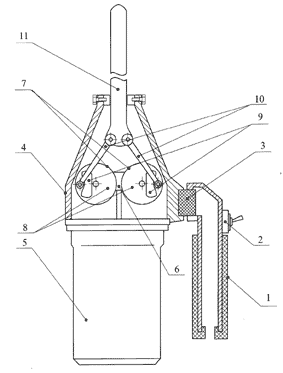

На рис.1 изображен общий вид вибратора для встряхивания плодов с частичным разрезом, на рис.2 - вид сверху.

Рис.1 Рис.2

Вибратор для встряхивания плодов содержит ручку 1 с выключателем 2, которая через амортизатор 3 соединена с корпусом 4, электродвигатель 5, червячную передачу с ведущей шестерней 6 и ведомых шестерен 7 с уравновешивающим противовесом 8 и вырезом 9. Ведомые шестерни 7 посредством шатунов 10 передают момент вилке 11 и стволу растения 12 через эластичное покрытие 13.

Вибратор для встряхивания плодов работает следующим образом: включается электродвигатель 5 включателем 2, при этом вращается вал двигателя с ведущей шестерней 6 и передает момент ведомым шестерням 7. Ведомые шестерни совместно с шатунами 10 преобразуют вращательное движение вилки 11. При этом силы реакции движения вилки 11 уравновешиваются противовесами 8, так как на противоположной стороне шестерни 7 имеется вырез 9. Вилка 11 через эластичное покрытие 13 передает момент стволу растения 12.

При работе оператор подносит вибратор к лозе 12, и колебания вилки передаются лозе, происходит процесс съема плодов. При этом вилка встряхивателя плодов соприкасается с лозой в одной точке, передает усилие без скольжения, тем самым не повреждает кору.

При работе вибратора (в момент соприкосновения вилки с лозой) на вибратор действует сила отдачи, и последний колеблется с частотой движения вилки. За счет крепления ручки встряхивателя через амортизатор в точке динамического качения эти колебания не передаются на руки оператора. С другой стороны колебания происходят в горизонтальной плоскости, когда масса противовеса складывается. В других направлениях вибрация отсутствует.

Предлагаемый вибратор для встряхивания плодов при работе с низкорослым кустарником имеет следующие положительные качества.

1. Использование двух шестерен и двух шатунов позволяет передавать момент вилке без касательных сил трения, которые возникли бы с одним шатуном, это повышает кпд, с другой стороны имеются противовесы, уравновешивающиеся при движении вилки.

2. Вилка передает усилие лозе в одной точке без скольжения, тем самым снижается повреждаемость коры, а это улучшает урожайность культуры.

3. Используя электродвигатель повышенной частоты тока (200-400 Гц), удается создать вибратор для встряхивания плодов с низкими массогабаритными показателями.

4. Крепление ручки через амортизатор в одной точке динамического качения снижает вибрацию, передаваемую на руку оператора, а это увеличивает производительность труда.
