Результат выполнения конструкторской разработки.

Предлагаемый регулятор частоты электроэнергетической установки можно использовать как на вновь проектируемых, так и на электроагрегатах, находящихся в эксплуатации и имеющих центробежные регуляторы оборотов.

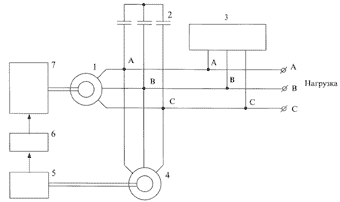

На рисунке представлена функциональная схема регулятора частотыэлектроэнергетической установки.

Регулятор частоты электроэнергетической установки содержит асинхронный генератор 1 с выходными зажимами А, В, С, к которым подключены конденсаторы возбуждения 2; устройство стабилизации напряжения 3 и статор синхронного двигателя 4, вал которого соединен со входом центробежного регулятора оборотов 5, а его выход - с устройством подачи топлива 6; приводной двигатель 7, соединенный с валом асинхронного генератора 1.

Регулятор частоты электроэнергетической установки работает следующим образом. После запуска приводного двигателя 7 асинхронный генератор 1 самовозбуждается от емкости конденсаторов возбуждения 2, напряжение стабилизируется устройством стабилизации 3 и подается на статор синхронного двигателя 4, последний вращает центробежный регулятор оборотов 5 со скоростью, определяемой частотой генератора 1. В соответствии с этим устройство подачи топлива 6 дозирует расход.

На холостом ходу скорость вала синхронного двигателя 4 и центробежного регулятора оборотов 5 пропорциональна частоте тока асинхронного генератора 1.

При увеличении нагрузки на зажимах А, В, С асинхронного генератора 1 увеличивается его скольжение, частота тока уменьшается, уменьшается и скорость вращения вала синхронного двигателя 4, центробежный регулятор воздействует на устройство подачи топлива 6, увеличивается подача топлива и увеличивается скорость приводного двигателя 7, частота тока асинхронного генератора 1 возрастает.

Стабильность частоты определяет статизм центробежного регулятора 5, т.е. синхронный двигатель 4 вращает регулятор со скоростью, строго пропорциональной частоте питающего тока.
