Результат выполнения конструкторской разработки.

Центрифуга содержит ротор в виде установленных один над другим пакетов фильтрующих лопастей, распределительное устройство и приемник оттека.

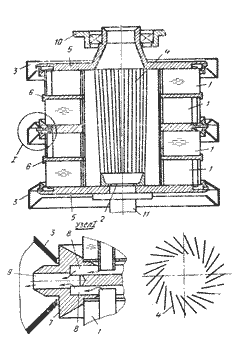

Схема многоярусного ротора лопастной центрифуги непрерывного действия

с четырьмя пакетами лопастей:

1 - фильтрующая лопасть; 2 - ускорительная чаша; 3 - приемник оттеков; 4 - распределитель утфеля; 5, 6, 7 - диски; 8 - кольцевые камеры; 9 - радиальные отверстия; 10 - корпус центрифуги; 11 - вал.

Работает центрифуга следующим образом. Исходный утфель поступает в центр ротора, где попадает на ускорительную чашу, увлекается во вращательное движение и распределяется по пакетам и лопастям. Если производительность меньше номинальной, то под нагрузкой работают нижние ярусы ротора. При увеличении производительности повышается уровень заполнения ротора. Следовательно, большая часть фильтрующей поверхности многоярусного ротора вводится в работу.

На фильтрующем сите происходит разделение утфеля на кристаллический сахар и оттек. Сахар, двигаясь вдоль сита, направляется в приемник сахара. Оттек проходит через отверстия фильтрующего сита, поступает в кольцевые камеры, а затем через радиальные отверстия вытекает из ротора в приемник оттека.
