Результат выполнения конструкторской разработки.

Универсальный сварочный генератор (см.рисунок) содержит основную 1 и дополнительную 4 трехфазные обмотки статора, смещенные относительно друг друга на 90 эл.град. основную 6 и дополнительную 3 обмотки возбуждения, первый 5 и второй 6 трехфазные мостовые выпрямители с конденсатором фильтра на выходе последнего, регулирующий элемент 7 с дискретной схемой управления, выпрямитель обратной связи 11 и делитель напряжения 10.

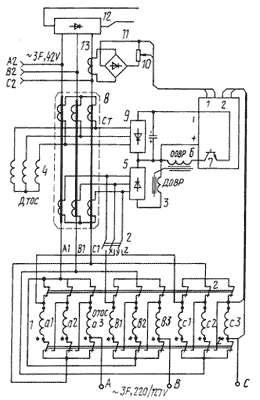

Принципиальная схема универсального сварочного генератора

В качестве дискретной схемы управления можно использовать аналого-цифровой преобразователь с двумя входами, преобразующий линейный входной сигнал в регулируемую скважность выходного элемента.

Дополнительно универсальный сварочный генератор содержит согласующий трансформатор 4 с трехфазной обмоткой напряжения, переключатель режима работ 2, силовой выпрямитель 12 и трансформатор тока 13.

Основная 1 трехфазная обмотка статора выполнена из параллельных секций а1-с3 с возможностью соединить их последовательно и в «звезду», параллельно и в «треугольник».

Возможны два режима работы универсального сварочного генератора: питание сварочной дуги и низковольтной нагрузки и питание двигательной и осветительной нагрузки.

Технологический результат заключается в получении крутопадающей внешней характеристики, пригодной для питания сварочной дуги, и жесткой характеристики, пригодной для питания двигательной нагрузки.

Если выполнить секции обмоток а1-с3 на напряжение, например 42 В, то при соединении в «треугольник» на выходе силового выпрямителя 12 получается напряжение холостого хода 60 В, достаточное для зажигания дуги. Это же трехфазное напряжение можно использовать для питания ручного электроинструмента, нагревательных и осветительных приборов.

В случае соединения последовательно этих секций и в «звезду» получается фазное напряжение 127 В, а линейное 220 В, которое можно использовать для питания двигательных и осветительных нагрузок.
