Результат выполнения конструкторской разработки.

Технология кумуляции электроэнергии, реализуемая в данной разработке, состоит в том, что специальные механизмы такой энергоустановки в течение весьма короткого промежутка времени преобразуют низкопотенциальную энергию морских волн в энергию с кратковременным высокопотенциальным пиком энергии, которая и реализуется в электрическую простыми устройствами электростанции.

Кумулятивная электростанция (см.рисунок) состоит из двух основных узлов: кумулятивного преобразователя (КП) и энергетического узла (ЭУ). В КП входят водоточная приемная труба определенной длины и собственно преобразователь энергии с подвижным кумулятивным элементом. ЭУ содержит блоки динамических преобразователей, кинематически соединенных между собой и с кумулятивным преобразователем. Вырабатываемая ЭУ электроэнергия подается через сеть потребителю.

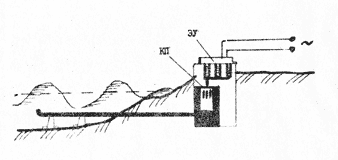

Схема кумулятивной электростанции на энергии морской волны

Водоточная приемная труба КП устанавливается на опорах по дну моря в сторону от берега. Кумулятивный преобразователь и блоки ЭУ, как правило, монтируются на берегу в специально оборудованном помещении.

Работает предлагаемая электростанция следующим образом.

При волнении моря по водоточной приемной трубе из-за изменения уровня воды в волне периодически перетекает поток воды. Особенность такого перетока воды в трубе - отсутствие воздушных пазух и полостей, создающих воздушные пузыри. Это весьма важно для обеспечения надежной работы КП.

Постоянные перемещения воды в трубе создают колебание уровня воды в полостях КП, и его подвижный кумулятивный элемент воспринимает эти колебания массы воды. С учетом кумулятивного эффекта давление массы воды в КП увеличивается в сотни-тысячи раз. Повышенного давление воды из КП передается блокам ЭУ, пьезоэлементы которого и вырабатывают электроэнергию, подаваемую затем в сеть.

Новая кумулятивная энергоустановки на энергии морских волн практически не нарушает пляжный ландшафт побережья моря, не вредит морским и портовым сооружениям.
