Разработка относится к устройствам получения импульсных колебаний ультразвукового спектра частот и предназначена для предупреждения отложений в теплообменной аппаратуре и интенсификации технологических процессов.

Известны импульсные ультразвуковые генераторы, содержащие магнитострикционный преобразователь (МСП) с последовательно включенной частотно-корректирующей параллельнойrs-цепью, возбуждаемой импульсами тока, формируемыми управляемым силовым электронным ключом, например, тиристорным, включенным между одним из полюсов источника энергии переменного напряжения промышленной частоты и свободным выводом магнитострикционного преобразователя (патент России № 839421).

Недостатком известных устройств является наличие постоянной составляющей тока в обмотке магнитострикционного преобразователя и высокая нестабильность величины тока в связи с отклонениями напряжения сети, наличием в нем высших гармоник, а также изменением окружающей температуры, поскольку при этом из-за высокой температуры чувствительности управляющего «Р-П» перехода меняется величина тока управления, открывающего тиристор. Постоянная составляющая тока намагничивает сердечник магнитострикционного преобразователя, что значительно снижает его импульсную мощность, кпд и повышает потери электроэнергии.

Другому патенту России № 961534 (прототип) присущи также описанные выше недостатки.

Цель настоящей разработки - устранение указанных недостатков, повышение эффективности генератора, в частности повышение стабильности и точности установки токов тиристоров, а также снижение потерь энергии в цепи управления тиристоров и расширение функциональных возможностей.

Поставленная задача достигается тем, что в импульсном ультразвуковом генераторе, содержащем регулировочный потенциометр, в магнитострикционном преобразователе первый вывод обмотки через корректирующую параллельнуюrsцепь соединен с первым выводом источника электроэнергии и далее - по схеме, представленной на рис.1.

Новизна предлагаемой разработки заключается в том, что управление каждым тиристором выполняется не амплитудно-фазным, а импульсно-фазным способом.

Снижение мощности потерь в цепи управления тиристорами достигается тем, что энергия импульса управления, надежно открывающего тиристор, в сотни раз меньше энергии, затрачиваемой в регулировочном потенциометре в течение времени задержки включения тиристора, т.е. фазы управления.

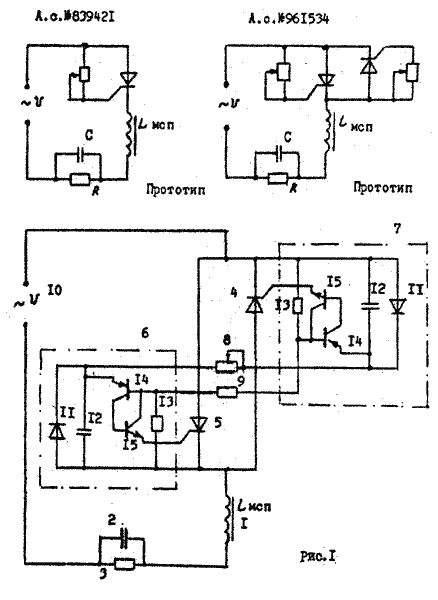

Сущность изобретения поясняется чертежом на рис.1.
