Номер

25-144-00

Наименование проекта

Электромагнитрон с круговым полем ЭМ-1

Назначение

Электромагнитное воздействие на жидкости и растворы с целью улучшения их физико-экологических и вкусовых качеств

Рекомендуемая область применения

Пищекомбинаты

Описание

Принцип действия электромагнитрона ЭМ-1 основан на электромагнитном воздействии на жидкости и растворы вращающимся однонаправленным магнитным полем в постоянном зазоре. Намагничивание вещества происходит вследствие ориентации векторов магнитных моментов молекул и появления дополнительных молекулярных токов, индуцированных полем.

Электромагнитрон состоит из индуктора и блока управления. Индуктор представляет собой статор асинхронного двигателя АД-80-М4-УЗ мощностью 550 Вт. Внутри статора размещена труба из немагнитной нержавеющей стали. С двух сторон в трубе ввернуты штуцеры. В центре трубы размещен ротор из магнитного материала, покрытый нейтральным сплавом для предотвращения окислительных процессов. Между ротором и трубой имеется зазор, по которому проходит жидкость.

На обмотку статора подается однонаправленный ток трехфазной системы.

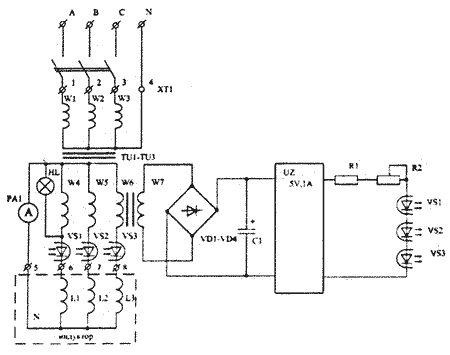

Принципиальная схема устройства представлена на рисунке.

Схема состоит из автоматического выключателяfa1, трех однофазных понижающих трансформаторовtu1-tu3, трех тиристорных оптроновvs1-vs3и схемы управления, состоящей из выпрямителяvd1-vd4, конденсатора фильтра С1, гасящего сопротивленияr1, индикаторной лампыhl, стабилизатора токаu2, регулятора тока в индуктореr2.

Изменяя величину r2, изменяют ток в светодиодах оптронов vs1-vs3 и тем самым изменяют угол открытия тиристоров. Это вызывает изменение выходного напряжения на индуктореl1-l3. Ток индуктора, а соответственно и величину индукции контролируют по амперметру РА1.

Электромагнитрон гибким шлангом или через фланцы соединяется с одной стороны с резервуаром, с другой стороны - с технологической линией. Включается автоматический выключательfa1на передней части прибора, при этом загорается индикаторная лампа Нl. Регулятором токаr3(на передней панели прибора) устанавливают заданный ток от 0 до 3А. Величину тока задает технолог.

В результате воздействия электромагнитного поля происходит поляризация жидкости, что приводит к снижению жесткости и улучшению смешивания на молекулярном уровне.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Улучшение качества

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

10.08.2000
