Сепаратор (см.рисунок) включает в себя подводящую трубу 1, связанную с приемной камерой 2, на выходе которой установлен наклонный фильтр 3 с днищем 11 и боковинами 4 и размещенными под ними сборником фильтрата 10 с выходным отверстием 9 и приемником твердой фракции (на рисунке не показан). На выходе наклонного фильтра установлены отжимные вальцы 8 со скребковым сбрасывателем 6, привод которых осуществляется от электродвигателя (на рисунке не показан) с помощью редуктора 7 и вала 5. В конструкцию также входят отражатели 12 и выравниватель потока 13.

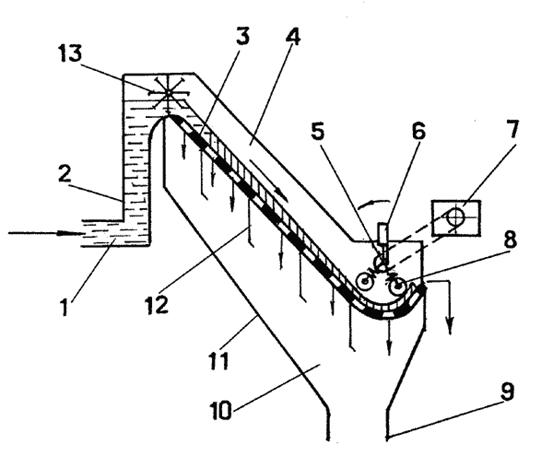

Схема гравитационного сепаратора

с отжимными вальцами

Сепаратор работает следующим образом. Подаваемый в приемную камеру 2 бесподстилочный свиной навоз поступает на фильтр 3, где разделяется на две фракции: обводненный осадок и фильтрат. Обводненный осадок захватывается отжимными вальцами, дополнительно обезвоживается, а образовавшаяся при этом твердая фракция скребковым сбрасывателем отводится на последующую обработку. Жидкая фракция из зон фильтрования и отжима осадка попадает в сборник фильтрата 10 и через отверстие 9 направляется на последующую обработку и использование.
