Номер 24-299-00 |
|
Наименование проекта Робототехнический комплекс холодной штамповки |
|
Назначение Механизация штамповочных операций. |
|
Рекомендуемая область применения При механизации штамповочных операций. |
|

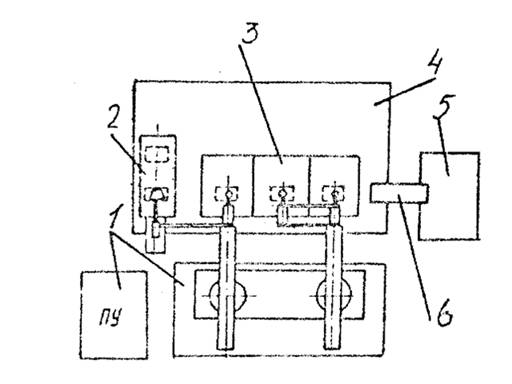

Описание Результат выполнения конструкторской разработки. Робототехнический комплекс состоит из модернизированного промышленного робота «Ритм-05» с пультом управления 1 (см.рисунок), пресса 4 типа КБ235, трехпозиционного штампа 3, механизма подачи заготовок с магазином 2. Оператор вручную закладывает плоские заготовки в магазин механизма подачи. По команде с пульта управления в автоматическом режиме механизм подачи выдает заготовку в исходную позицию. Робот первым схватом (пневматическим) захватывает заготовку и устанавливает ее в первую позицию трехпозиционного штампа. После выполнения штамповочного перехода, второй схват (механический) перемещает деталь во вторую позицию штампа, где происходит выполнение второго штамповочного перехода. Третий схват (механический), кроме перемещения детали в третью позицию, производит ее досылку до базовой поверхности штампа. Четвертый схват производит складирование изделий в тару 5 через лоток 6. Выполнение штамповочных переходов происходит параллельно в трех позициях штампа.
|
|
Преимущества перед известными аналогами Механизирован процесс изготовления изделия. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости, повышение производительности труда в 2,5 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 05.12.2000 |
