Результат выполнения технологической разработки.

Блок-схема устройства представляет собой четыре последовательно соединенных функционально блока (см.рисунок): моста переменного тока элементы 1, 2, 3, фазочувствительной схемы 4, амплитудного детектора 5 и релейного блока 7.

В качестве датчика 2 использован индуктивный преобразователь изменения величины, электрического сопротивления воздушного зазора между датчиком и вращающимся валом.

Датчик включен в плечо моста переменного тока, состоящего из дросселя 1 с регулируемым зазором для настройки моста и дифференцирующего трансформатора 3. Одна из диагоналей моста подключена к источнику переменного тока (сети), другая - измерительная, вторичная обмотка дифференциального трансформатора для упрощения настройки и повышения точности измерений за счет сокращения регулируемых элементов, нагружена на двухтактную фазочувствительную схему, выполненную на транзисторах. При отсутствии вибраций и настроенном на баланс мосте напряжение на выходе фазочувствительной схемы появляется реактивная составляющая разбаланса моста, имеющая знакопеременный характер.

Выпрямленное с помощью диодного моста амплитудное значение этого напряжения, пропорциональное максимальной амплитуде вибраций, измеряется амплитудным детектором 5, выполненным по принципу измерения напряжения заряда конденсатора, заряженного до амплитудного значения измеряемого напряжения.

Амплитудный детектор представляет собой истоковый повторитель на полевом транзисторе. К выходу истокового повторителя подключен измерительный прибор 6 - микроамперметр, показания которого пропорциональны измеряемой вибрации.

Для подачи сигнала при увеличении вибрации вала, выше допустимого, к выходу истокового повторителя, кроме измерительного прибора, подключен релейный блок 7, выполненный по схеме несимметричного триггера на транзисторах. К выходу триггера подключено электромагнитное реле 8. Для удобства эксплуатации срабатывание триггера релейного блока предусмотрено двухступенчатым, с регулируемой первой ступенью.

Выбор ступени срабатывания и коммутации релейного блока производится одним выключателем. Настройка устройства производится в лабораторных условиях по калиброванным зазорам при помощи предусмотренных в схеме регулирующих элементов. При установке датчиков настройка производится без остановки агрегата.

Конструктивно устройство состоит из двух блоков: индуктивного датчика, заключенного в стальной корпус, и измерительного блока. Стальной корпус датчика служит экраном от сильных внешних магнитных полей. Измерительный блок питается от стабилизированной сети переменного тока.

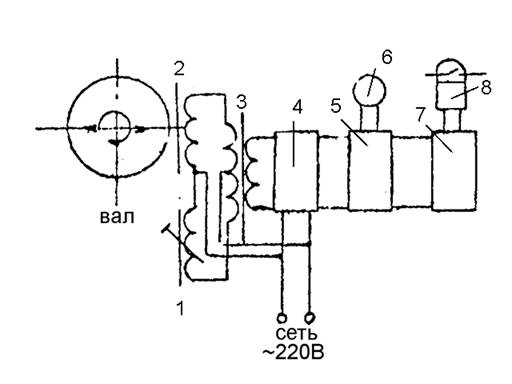

Блок-схема устройства для измерения вибрации вала
