Результат выполнения конструкторско-технологической разработки.

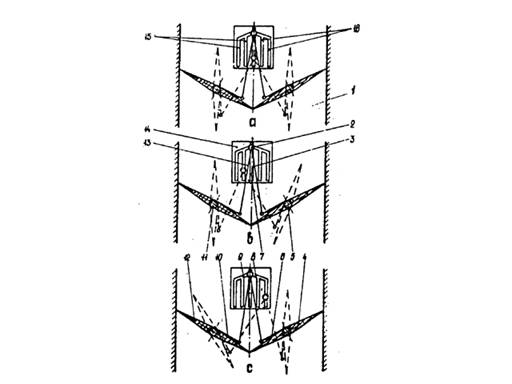

Регулятор расхода воздуха состоит из двух заслонок 4 и 12 (см.рисунок), уста-новленных в канале 1. Заслонки закреплены на центральных осях 5 и 11и поворачива-ются рычагами 6 и 10, имеющими одинаковую длину. Заслонки при полном перекрытии канала 1 располагаются под углом друг к другу. Свободные концы рычагов соединены шарнирно между собой стержнями 3 и 13, имеющими общую ось 2 привода.

Для установки заслонок под определенным углом к стенке канала (для выбора нужного режимаработы) имеется регуляторный блок 14, выполненный в виде пластинки с направляющими пазами 7, 15 и 16 , параллельными оси симметрии канала. Длинапазов уменьшается при их удалении от оси симметрии, а конец размещен на линии, перпендикулярной стенкам канала. Их начало соединено с наклонными пазами 8 и 9, исходящими из начальной точки центрального направляющего паза 7. Данная точка определяет положение оси привода при полном перекрытии канала заслонками.

Перемещение оси привода из центрального положения по наклонному направ-ляющему пазу 8 или 9 в положение одного из направляющих пазов 15 или 16 дости-гается воздействием стержней назаслонки и, тем самым, их установка под разным углом к стенке канала. При закреплении оси привода в каком-либо положении одного из направляющих пазов заслонки будут иметь определенные углы установки к стенке канала(поз.в,с).

Приперемещении оси приводапо центральному направляющему пазу заслонки устанавливаются под одинаковыми углами к стенке канала (поз. а). В зависимости от требуемой структуры воздушного потока в зоне пневмосепарации заслонки устанавливаются в соответствующее положение, благодаря чему достигается рациональное воздействие воздушного потока на обрабатываемый зерновой материал.

а - при установке заслонок под одинаковым углом к стенке канала;

в, с - при установке заслонок под разным углом к стенке канала
