Результат выполнения научно-исследовательской работы.

Якорь содержит демпферные обмотки 1 - 6 (см. рисунок, поз. а, б), размещенные на основании пазов 7 под сторонами 8 - 13 секций 14 - 16 (поз. а) обмотки якоря.

В плотности секции 14 расположены две демпферные обмотки 1 и 2, причем демпферная обмотка 1 намотана согласно, а демпферная обмотка 2 - встречно с секцией 14 обмотки якоря. Демпферные обмотки 1 и 2 и секция 14 соединены между собой последовательно.

Аналогично в плоскости последующей секции 15 и предыдущей секции 16 соответственно расположены и соединены демпферные обмотки 3 и 4, 5 и 6.

Ось 17 демпферной обмотки 1, демпфирующей секцию 14, совпадает с осью 18 демпферной обмотки 6, демпфирующей предыдущую секцию 16, а ось 19 демпферной обмотки 2 секции 14 совпадает с осью 20 демпферной обмотки 3, демпфирующей последующую секцию 15. Ось 21 демпферной обмотки 5 секции 16 совпадет с осью 22 демпферной обмотки 4 предыдущей секции 15. Секция 14 обмотки якоря и демпферные обмотки 1 и 2 подсоединены к коллекторным пластинам 23 и 24. Секция 15 обмотки якоря и демпферные обмотки 3 и 4 подсоединены к коллекторным пластинам 25 и 26. Секция 16 обмотки якоря и демпферные обмотки 5 и 6 подсоединены к коллекторным пластинам 27 и 28. Коллекторные пластины 23 - 28 через щетки 29 - 33 и вентили 34 - 38 подсоединены к напряжению сети. Машина содержит также индуктор 39.

Устройство работает следующим образом. В режиме двигателя постоянного тока (поз. а) секционные стороны 8 - 13 обмотки якоря и демпферные обмотки 1 - 6 перемещаются по стрелке Д в поле индуктора 39, в них индуктируется ЭДС и под действием подводимого напряжения сети протекает ток i _c. Одновременное параллельное подключение секционных сторон 8 - 13 и демпферных обмоток 1 - 6 к сети и протекание по ним тока i _c (поз. а) не изменяет результирующего магнитного потока рассеяния за время прохождения секционными сторонами 8 -13 полюсного деления t.

Переход щетки 30 (поз. б) с коллекторной пластины 24 на пластину 27 приводит к отключению от сети секционных сторон 8 - 11, вследствие чего в них вместо тока i _c в противоположном направлении под действием только ЭДС протекает ток отключаемой секции i _о.

Демпферные обмотки 1 и 2 имеют соответственно с демпферными обмотками 6 и 3 магнитную связь, а с секционными сторонами 8 и 11 еще и электрическую связь, что повышает эффективность демпфирования поля пазового рассеяния электрической машины при коммутации.

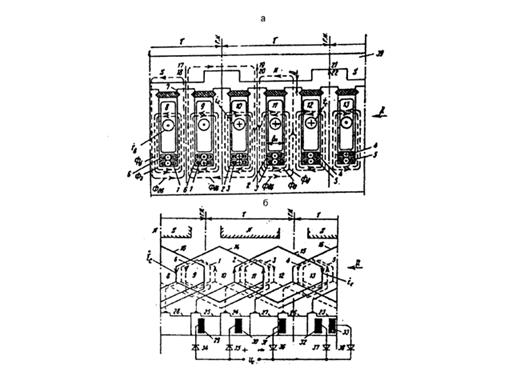

Устройство демпфирования:

а - устройство демпфирования при отключении секционных сторон (поперечный разрез); б - развернутая схема основной обмотки машины постоянного тока с разомкнутой обмоткой якоря и устройство демпфирования
