Результат выполнения технологической разработки.

Принцип действия прибора (см.рисунок) основан на измерении термоэлектродвижущей силы (термо-эдс), возникающей в месте контакта контролируемого объекта, имеющего комнатную температуру с горячим электродом, температура которого выше температуры контролируемого объекта, и сравнении с термо-эдс эталона соответствующей марки.

Величина термо-эдс зависит от разности температур между горячим и холодным электродами и марки материала контролируемого объекта.

При включении прибора подачи напряжения питания с трансформатора питания (ТП) происходит нагрев горячего электрода (ГЭ) до заданной на приборе регулирования (ПР) температуры, замер которой производится термодатчиком (ТД), вмонтированным в наконечник горячего электрода. При достижении заданной температуры горячего электрода цепь питания нагревательного элемента разрывается и нагрев прекращается. При понижении температуры горячего электрода сигналом с термодатчика через прибор, регулирующий температуру горячего электрода, на нагревательный элемент его вновь подается питание с трансформатора. Процесс нагрева повторится.

При установлении на горячем электроде заданного значения температуры замер производится следующем образом: прикладывают горячий и холодный электроды (ХЭ) к контролируемому объекту (КО) и замеряют термо-эдс, возникающую в месте контакта электродов с контролируемым объектом на показывающем приборе (ПП). Результаты замера сравнивают с термо-эдс эталона соответствующей марки.

Требование к поверхности испытуемого изделия: отсутствие ржавчины, окалины или другого диэлектрического покрытия.

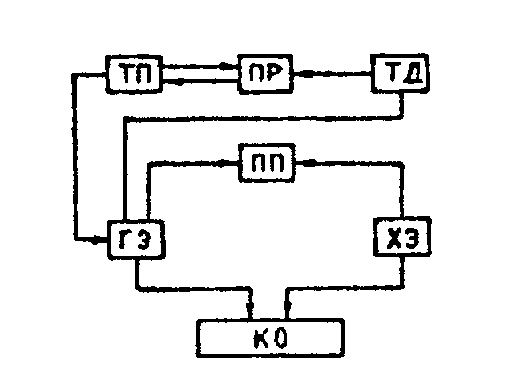

Схема прибора для контроля сплавов
