Результат выполнения технологической разработки.

Система управления включает в себя низкочастотный неуправляемый генератор прямоугольных импульсов (автоколебательный мультивибратор) (рис. 1), выполненный с помощью элементов времени Т-304 (Э2 и Э3) и элемента Т-101 (Э1).

Генерирование импульсов превосходит все время с момента подключения напряжения питания. Включением различных по величине внешних емкостей С1 и С2 можно обеспечить частоту колебаний, плавно изменяющуюся в широких пределах при изменении величины сопротивления резисторов r1 и r2. С выходов 8, 10 и 9, 11 элемента Э1 генератора прямоугольные импульсы длительностью 150 с разделяются на два канала. Первый канал включает в себя элементы Э4, Э6, Э8 и Э9, второй канал - элементы Э5, Э7, Э8 и Э9. Каждый канал содержит элемент времени Т-303 (Э6 и Э7), с помощью которого осуществляется задержка импульсов на 3 с, поступающих на входы 2 и 3 элемента Э8. С выходов элемента Э8 импульсы поступают на усилитель Т-402 (элемент Э9), с выхода которого поступают на управляющий электрод симисторов Д7 и Д8.

В анодной цепи симисторов включены обмотки электропневматических клапанов 1 и 2 типа ЭПК-8. Пока есть импульс на управляющем электроде симистора, симистор открыт и электропневмоклапан включен; при исчезновении сигнала симистор и электроклапан выключаются.

Временная диаграмма распределения импульсов, поступающих на управляющие электроды симисторов, соответствует диаграмме, приведенной на рис. 2, из которой видно, что 1 и 2 клапан работают поочередно через 150 с с перекрытием в 3 с, в течение которых давление в адсорбере, подготавливаемом для работы, достигает рабочего.

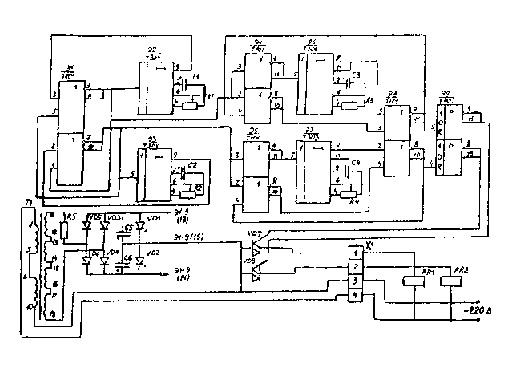

Рис. 1. Принципиальная электрическая схема

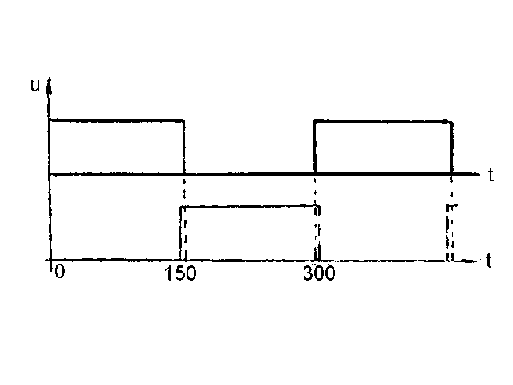

Рис. 2. Временная диаграмма работы клапанов
