Результат выполнения конструкторской разработки.

Прибор переносной. Электрическая схема прибора показана на рисунке.

В зависимости от мощности проверяемого тиристора тумблер на задней панели прибора устанавливают в положение «0,3А» для малой и «0,6А» для средней и большой мощности. Провода с зажимами подключают к проверяемому тиристору: красный (+) к аноду, зеленый (-) к катоду и белый - к управляющему электроду. Ручки «чувствительность» и «частота» устанавливают в крайнее левое положение. Тумблером включают питание. При этом загорается зеленая лампа «сеть». Лампа «контроль» должна гореть ровно. Ее мигание указывает на то, что тиристор пробит. Одновременно с нажатием кнопки «пуск» плавно вращают ручку «чувствительность» вправо до начала мигания красной лампы «контроль». Если лампа не мигает при крайнем положении ручки, то тиристор неисправен по цепи управления.

При нажатой кнопке «пуск» вращают ручку «частота» вправо. При этом частота мигания красной лампы «контроль» должна возрастать вплоть до ее полного загорания. При отпускании кнопки «пуск» лампа должна продолжать гореть. При вращении регулятора «частота» влево лампа гаснет. Данные показатели говорят об исправности тиристора.

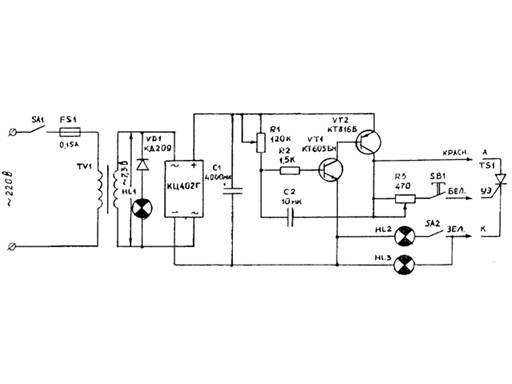

Электрическая схема прибора для проверки тиристора:

sa1 - Вкл./Откл.; sa2- 0,3А/0,6А; Н l1 - «Сеть»; hl2, hl3 - «Контроль»; sb1 - «Пуск»; r1 - «Частота»; r3 - «Чувствительность», Т s1 - тиристор
