Результат выполнения конструкторской разработки.

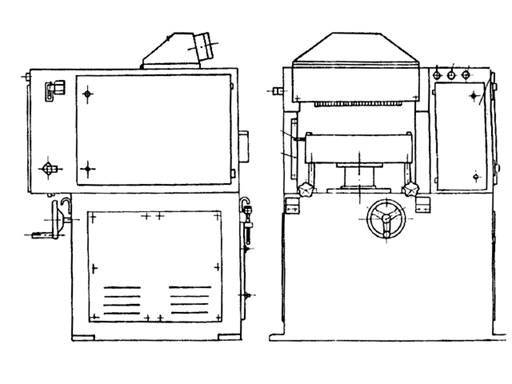

Станок включает основные элементы: станину (см.рисунок), стол, механизм перемещения стола, ножевой вал, вальцы подающие передний и задний, прижимы, электрооборудование, кожух.

Станина станка представляет собой жесткую литую коробку. Внутри станины в центральной части расположен механизм перемещения стола. Электродвигатель ножевого вала и привода подачи крепится к плите, перемещается по пазам для натяжки ремней.

В левой нише станины размещен электрошкаф и редуктор привода подачи с клиноременной передачей привода ножевого вала.

В верхней части станины крепятся на опорах передний валец, ножевой вал, прижимы, задний валец, кожух.

Корпус ножевого вала цилиндрической формы имеет четыре паза, размещенные параллельно оси вала, в которые устанавливают прямые ножи.

Передний прижим служит для создания подпора волокон древесины в месте выхода ножа из материала и предупреждения сколов.

Задний прижим выполнен в виде сплошной балки, смонтирован на двух щеках и имеет возможность поворачиваться на фланцах ножевого вала относительно его оси.

Порядок работы. Поддерживающие вальцы стола при обработке заготовок из древесины устанавливают выше рабочей поверхности стола.

В зависимости от ширины строгания при постоянной скорости подачи для разных пород древесины величина снимаемого слоя выбирается по номограмме.

Настройка станка на толщину обрабатываемой заготовки производится следующим образом. Заготовка, поступившая на обработку, измеряется штангенциркулем. Направляющие стойки стола от механического зажима кронштейнами освобождаются рукоятками. Вращая маховичок, перемещают стол вверх или вниз до тех пор, пока стрелка на столе не совпадет с нужным делением линейки отсчета. Рукоятками фиксируют положение стола, зажимая кронштейнами направляющие стойки. Затем нажимают кнопку «Пуск» привода ножевого вала и привода подачи.

Далее, пропустив заготовку через станок, измеряют ее штангенциркулем или шаблоном и производят более точную поднастройку станка маховичком.
