Результат выполнения конструкторской разработки.

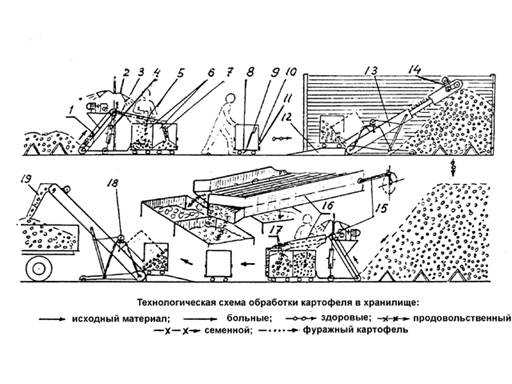

Комплект состоит из погрузчика 1 (см.рисунок), переборочного стола 5, шести контейнеров 6 на тележках 8 с рычагами 9, подъемного транспортера 13, двухъярусной сортировки 16.

Погрузчик состоит из наклонного лопастного транспортера, треугольнойрамы на опорных колесах, пульта угравления, раздвижной штанги 4.На верхнем валу транспортера закрепленызвездочки с кривошипнымипальцами 2, на которые надеваются шатуны3.

Переборочный стол представляет собойплоское решето с боковинами и продолговатыми отверстиями. В передней части стола крепятся шарнирно шатуны, в задней части - спуск-гаситель 7. Колебания наклонному столу передаются от кривошипных пальцев.

Вкомплекте используется шесть легких контейнеровразмерами70х70х90см.Контейнеры в нижней части имеют разгрузочные окна 10, прикрываемые заслонками 11.

Подъемный ленточный транспортердлиной 4мс резиновыми планками, эле-ктродвигателем 14, обеспечивает прием картофеля из контейнеров и подъем их в эакром на высоту до 2,5 м.Наклон транспортера изменяется лебедкой 18.Впередней части к транспортеру устанавливается трап12 для вкатывания и опрокидывания контейнеров.

Рабочий процесс осуществляется следующим образом. Погрузчик с переборочнымстоломи контейнерами подкатывают к насыпи подсушенного картофеля и включают привод на переборочный столитранспортер. Планками-лопастями картофель захватывается из насыпи и увлекается вверх в один слой. Клубни скатываются на переборочный стол, за счет наклонаи колебания его двигаются внизсо скоростью 0,04...0,05 м/с. Оператор сбрасывает в контейнер больные клубни, гнилые и крупные примеси, а мелкие проваливаются через отверстия в этот же контейнер отходов. Здоровые клубни с переборочного стола через спуск-гаситель попадают в другой контейнер.

Заполненные контейнеры на тележках откатываются: создоровыми клубнямив закром изагрузочномутранспортеру, а отходы-в бурт отходов или с помощью транспортера в тракторную тележку.

Контейнер по трапу закатывается к приемному бункеру транспортера, открыва-ется заслонка 11 и картофель высыпается на транспортер. Для окончательной раз-грузки контейнер наклоняется.

Загрузочный транспортер формирует насыпь взакроме высотой до 2,5 м по всей площади.

Зимой или перед посадкой осуществляется выгрузка картофеля из закромов с одновременной сортировкой. Для этого к погрузчику вместо переборочного стола кре-пится решетный стан сортировки посредством шатунов. Погрузчик захватывает клубни из насыпи и подает ихводин слой на верхнее решето. За счет наклона и колебаний решета регулируются,осуществляется движение клубней. Мелкие и средние,размером менее 5,5 см,просеиваютсяв нижнеерешето, а крупные идут сходом по отходному лотку и спуску-гасителю 17 в правый контейнер. С нижнего решета клубниразмером от 5,5 до 4,5 смскатываются в левый контейнер, а мелкиепросеиваются в передний контейнер. Застрявшие клубни с помощью чистика выталкиваются из пазов. Семенной картофель отправляется на яровизационную площадку или на посадку, продо-вольственный-на реалиэацию, а мелкий - накорм скоту. Длятого, чтобыснизить травмирование картофеля, загрузочный транспортер оборудуется спуском-гасителем19, покоторому клубни скатываютсярезиновые наклонные лотки и по ним в кузов автомашины илив мешки.
