Результат выполнения конструкторской разработки.

Отделение предварительной очистки зерна состоит иа автомобилеразгрузчика 1 типа ГУАР-15Н (см.рисунок), приемного бункера 2 вместимостьюдо 20 т,передаточного транспортера 3 ЗАВ-50.11.000.01, разгрузочной нории 4 марки НП3-50-2, переоборудо-ванной машины 8 МПО-50, бункеров 5 и 6 зерновых и сорных легких примесей соответ-ственно, бункера 7 очищенного зерна.

Переоборудованная пневмосистемазерноочистительной машиныМПО-50,со-держащая диаметральный вентилятор, осадочнуюкамеру, пневмосепарирующий и воз-духоподводящий каналы, снабжена перепускным каналом, один конец которогосооб-щен с воздухоподводящим каналом, а другой - с осадочной камерой, имеющей в нижней части камеры осаждения зерновых и легких сорныхпримесей с отводными устройства-ми.

При работеотделения ворох, поступающий от зерноуборочныхкомбайнов,, выгружают из транспортных средств с помощью автомобилеразгрузчика в приемный бункер, в котором установлен питатель-дозатор. Из приемного бункера ворох самотеком поступает напередаточный транспортер, который направляет его в норию и далеевмашину предварительной очистки, выделяющую крупные, соломистые, сорные легкие и зерновые примеси. Очищенное зерно самотеком поступает в бункер, откуда может направляться для последующей обработки по технологической линии ЗАВ или КЗС. Зерновые и легкие сорные примеси также самотеком поступают в бункеры 5и6 со-ответственно, причем зерновые примеси могут направлятьоявочистительное отделение для обработки на машине ЗВС-20А.

Производительность отделения регулируется питателем-дозатором. Подачу пот-ребного количества воздуха в пневмосепарирующий канали в зону фракционирования воздушныхотходов зерноочистительноймашины осуществляютрегуляторами расхо-дов воздуха.

Производственные испытания отделения предварительной очистки зерна с переоборудованной машиной МПО-50 в составе зерноочистительного агрегатаЗАВ-25 при очистке вороха разных культур, имеющих влажность 15...З1%и засоренность 6...15%, показали, что при номинальной зерновой нагрузке 38,07 кг/м ²Чсэффект выделения примесей составил 65...72%, потери полноценногозерна в отходы не превышали значения 0,02%, а содержание зерновых примесей в фуражной фракции составляло 79…84%.

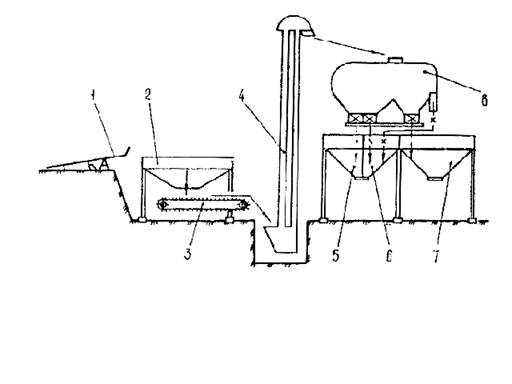

Технологическая схема работы отделения предварительной очистки зерна:

зерновой ворох; ^· зерновые примеси;

/ легкие сорные примеси; х крупные и соломистые

примеси; очищенное зерно
