Результат выполнения конструкторской разработки.

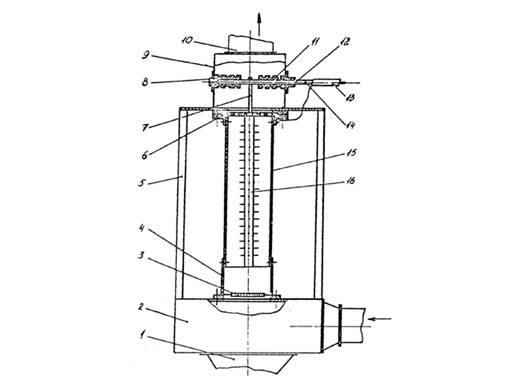

Электрофильтр состоит из трубчатого осадительного 15 (см.рисунок) и коронирующего 16 электродов, расположенных соосно и жестко закрепленных между собой с помощью плоских перфорированных изоляторов из фторопласта 6, изоляторной коробки 9, внутри которой размещен проходной изолятор 11 из фторопласта с тоководом 12. Для обеспечения жесткости токовод поддерживается с противоположного конца опорным изолятором 8. Токовод с помощью шпильки 7 соединен с коронирующим электродом. Снаружи к тоководу с помощью зажимного приспособления 14 подключен высоковольтный коаксиальный кабель 13, металлическая оплетка кабеля подключена к осадительному электроду и заземлена.

Изоляторная коробка с закрепленным на ней осадительным электродом установлена через две стальные опоры 5 на основание, которое выполнено в виде входного короба 2. Снизу к коробу крепится бункер 1 для сбора осажденного масла. Сбоку у короба имеется входное отверстие для подключения электрофильтра к вентиляционной системе. Осадительный электрод и входной короб соединены между собой патрубком 4. Равномерное распределение воздуха по сечению фильтра обеспечивается набором сеток 3. В верхней части изоляторной коробки имеется выходное отверстие 10, с помощью которого электрофильтр подключается к вентиляционной системе.

Коронирующий электрод состоит из стальной трубы, на наружной поверхности которой в шахматном порядке размещены стальные острозаточенные иглы. Конструктивной особенностью коронирующего электрода является оптимальное размещение игл как в радиальном, так и в осевом направлении на трубе. Оптимальное размещение - 400 игл на рабочей длине отрезка трубы в 1000 мм - позволило достигнуть наибольшей плотности тока короны, что обеспечивает высокую эффективность очистки.

На концах коронирующего электрода размещены наконечники, с помощью которых производится точное центрирование коронирующего электрода по оси осадительного электрода.
