Результат выполнения конструкторской разработки.

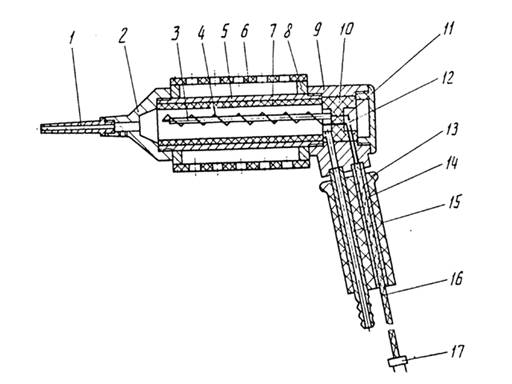

Состоит из полого Г-образного алюминиевого корпуса 9 (см.рисунок), с одного конца которого закреплены трубки 14, 15, охватываемые рукояткой 13. С другой стороны в корпус ввернута металлическая трубка 5, с установленной внутри ее асбестоцементной трубкой 7.

В корпусе закреплена перегородка 10 из диэлектрического материала. В ней вмонтированы контакты 11, 12. Контакт 11 выполнен в виде стержня, с установленной на нем керамической трубкой 3 и нихромовой спиралью 4, концы которой подведены к контактам. С другой стороны к контактам подсоединен электрический привод 16, заканчивающийся вилкой 17.

На металлическую трубку 5 навернута насадка 2 с отверстием для подсоединения термопары. Насадка заканчивается наконечником 1 с узким отверстием.

На наружной поверхности трубки через кольца 8 установлен текстолитовый корпус 6.

На приспособлении работают следующим образом. Через трубку подается сжатый воздух, а спираль подсоединяется к источнику питания через трансформатор. Выходящий из наконечника воздух нагревается. За счет изменения напряжения добиваются требуемой температуры струи воздуха, которую контролируют термопарой.

Приспособление для нагревания воздуха
