Номер

24-251-00

Наименование проекта

Устройство контроля токораспределения в щеточно-контактном аппарате турбогенератора

Назначение

Контроль за токораспределением по щеткам щеточно-контактного аппарата турбогенератора.

Рекомендуемая область применения

При контроле токораспределения по щеткам щеточно-контактного аппарата турбогенератора.

Описание

Результат выполнения конструкторской разработки.

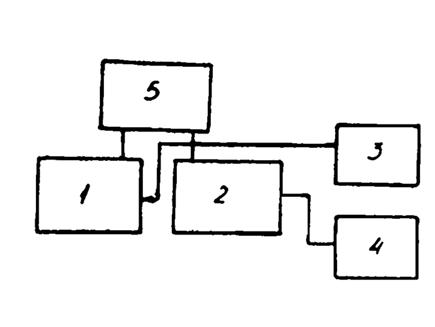

Устройство содержит измерительный блок 1 (см.рисунок), коммутирующий блок 2, датчик суммарного тока 3, датчик тока 4, блок питания 5.

Датчики индукционного типа устанавливают на каждой из контролируемых щеток. В зависимости от тока щетки изменяется выходной сигнал. Выходной сигнал каждой поочередно с помощью блока коммутации сравнивается измерительным блоком с сигналом, поступающим с датчика суммарного тока.

Датчик суммарного тока располагается на кабеле суммарного токоподвода турбогенератора. Его выходной сигнал пропорционален току возбуждения.

Если ток щетки равен среднему току щеток, то показания выходного прибора измерительного блока равны нулю.

где i_щср - средняя величина тока щетки;

i_в- ток возбуждения;

n - количество щеток,

При недогрузке щетки или перегрузке стрелка выходного прибора отклоняется соответственно влево или вправо от нуля, находящегося в центре шкалы. Шкала прибора проградуирована в процентах.

При нажатии кнопки «Пуск» устройства начинается автоматический опрос датчиков. При отклонении тока щетки от средней величины более чем допустимо уставкой измерительного блока, опрос датчиков прекращается.

Номер щетки и величина отклонения тока в ней (в процентах) выводятся на цифровой двухразрядный индикатор и выходной прибор. Для продолжения автоматического опроса необходимо нажать снова кнопку «Пуск».

После окончания опроса всех датчиков устройство автоматически отключается.
