Результат выполнения научно-исследовательской работы.

Принцип действия трансформатора выполнен по приведенной схеме замещения (рис.1) на основе уравнений первичной и вторичной обмоток

Схема трансформатора включает: r ₁ - активное сопротивление первичной обмотки; - приведенное активное сопротивление вторичной обмотки; - активное сопротивление намагничивающего контура; - приведенное сопротивление нагрузки; Х ₀ - индуктивное сопротивление намагничивающего контура; - первичное напряжение трансформатора; - приведенное вторичное напряжение трансформатора.

При подведении к первичной обмотке напряжения протекает ток , которым создается магнитное поле Ф ₀ , индуктирующее с частотой 50 Гц в первичной и вторичной обмотках ЕДС и . При подключении сопротивления протекает ток

Трансформатор работает следующим образом (рис.2).

В режиме нагрузки при протекании по первичной обмотке тока i₁, а по вторичной обмотке тока i₂ показаны потоки рассеяния секции в радиальном направлении Ф _s0 и осевом направлении Ф _sr обмотки.

Радиальный проток Ф _sr рассеяния создается группами секций первичной и вторичной обмоток, образованных в осевом направлении обмотки следующим образом. Секции 5, 6 создают поток рассеяния Ф _s 5, 6, соответственно секции 1, 2 создают поток Ф _s 1, 2; секции 2, 3 создают поток Ф _s 2, 3; секции 4, 5 создают поток Ф _s 4, 5. При этом поток рассеяния Ф _s 1, 2 направлен встречно потоку рассеяния Ф _s 5, 6 и компенсирует его, аналогично поток рассеяния Ф _s 4, 5 направлен встречно и компенсирует поток Ф _s 2, 3.

Осевой поток рассеяния создается группами секций первичной и вторичной обмоток, образованных в радиальном направлении обмотки следующим образом. Секции 2, 5 создают поток рассеяния Ф _s 2, 5; соответственно секции 1, 3 создают поток Ф _s 1, 3; секции 6, 4 создают поток Ф _s 6, 4. При этом потоки рассеяния Ф _s 1, 3 и Ф _s 6, 4 совпадают и образуют результирующее магнитное поле рассеяния Ф _s 1, 3, 6, 4, направленное встречно потоку рассеяния Ф _s 5, 2, компенсируя его.

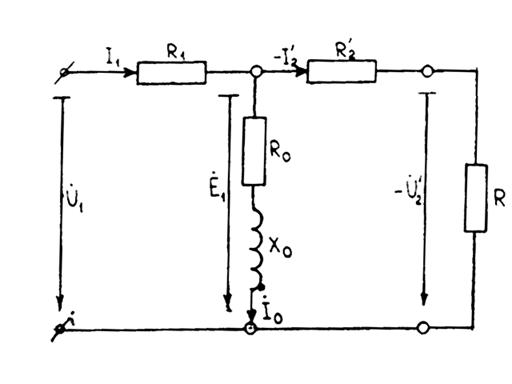

Рис.1. Приведенная схема замещения трансформатора

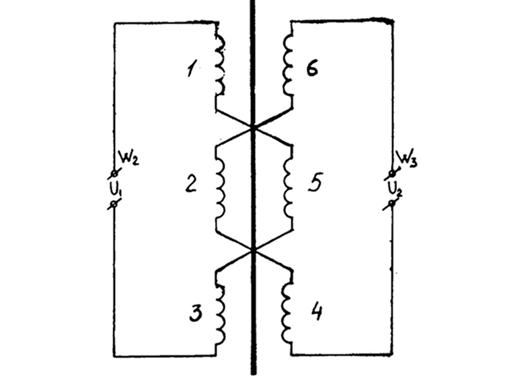

Рис.2. Схема включения обмоток трансформатора
