Универсальный блок питания

Назначение

Питание потребителей постоянным напряжением.

Рекомендуемая область применения

При питании потребителей постоянным напряжением.

Описание

Блок питания состоит из трансформатора ТР-1 (см.рисунок), выпрямительныхдиодов Д1-Д4 электронного стабилизатора напряжения Т1-Т4, выпрямителя опорного напряжения диодов Д5-Д11 и контрольного прибора марки М2001.

На вход усилителя постоянного тока Т1 подается разность опорного напря-жения с С3 и выходного с С4, усиливается Т2 и в необходимой фазе подается на регулирующие транзисторы ТЗ-Т4. Предохранители и проверочные резисторы r7, r8защищают стабилизатор от перегрузок коротких замыканий. Нужное напряжение уси-ливается переменным резистором rЗ. Транзисторы Т2-Т4 закрепляют снаружи корпуса на радиаторах габаритными размерами 195х80х20 мм.

Блок питания имеет выходное стабилизированное напряжение от 0 до30Впри токе нагрузки до 2А. При изменении напряжения в сети от 190до 250Встабилизиро-ванное напряжение меняется в пределах 0,7 В при егопульсациине более 10 мВ.

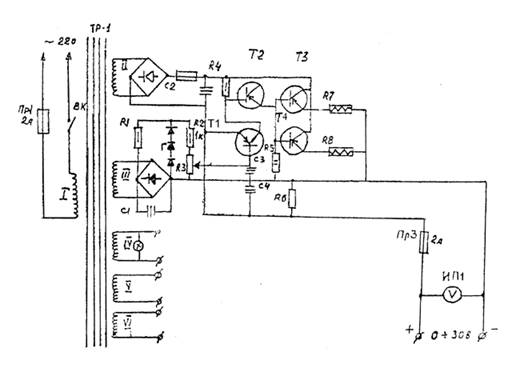

Принципиальная схема блока питания

Преимущества перед известными аналогами

Универсальность, надежность, помехоустойчивость.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.08.2000
