Источник питания для электродуговой сварки (ИПЭС)включает сварочный трансформаторс отдельными магнитопроводами. Первичная обмотка свароч-ного трансформатора одной клеммой подключена к выводной клемме сети через встречно включенную обмотку вспомогательного трансформатора.

Сварочный трансформатор имеет магнитопровод1(рис.1), на котором разме-щены первичная обмотка 2 и вторичная обмотка 6.Вспомогательный трансформатор имеет магнитопровод 4, на котором размещены первичная обмотка 5 и вторичная обмотка 3. Первичная обмотка 2 сварочного трансформатора одним выводом под-ключена встречно к выводной клемме вторичной обмотки 3 вспомогательного транс-форматора. Первичная обмотка 5 вспомогательного трансформатора последова-тельно соединена с вторичной обмоткой 6 сварочного трансформатора через электрод7 и сварочное изделие 8.

При подключении ИПЭС к сети напряжение v ₁ прикладывается к первичной обмотке 2 сварочного трансформатора и вторичной обмотке 3 вспомогательного транс-форматора.

При наличии большего сопротивления между электродом 7 и свариваемым изделием 8 по первичным обмоткам 2 и 3 протекает ток холостого хода 0,5 А и создаваемый им магнитный поток индуктирует в первичной обмотке 2 сварочного трансформатора ЭДС Е₁,а во вторичной обмотке 6 ЭДС Е₂, равную v₂.

Падение напряжения на вторичной обмотке 3 вспомогательного трансфор-матора составляет 0,5 Ввследствие того,что магнитопровод 4 выполнен с воздушным зазором 2-4 мм.Уменьшается индуктивность вспомогательного трансформатора в режиме холостого хода.

Вспомогательный трансформатор выполняет функциюдросселя как в первич-ной,так ивовторичной цепи сварочного трансформатора.

При первоначальном подключении сварочного трансформатора к сети через вторичную обмотку 3 вспомогательного трансформатора с магнитопроводом 4,выпол-няющих функцию дросселя, увеличивается активное и индуктивное сопротивлениепер-вичной цепи, уменьшается насыщение магнитной цепи и, соответственно, уменьшается пусковой ток.

После подключения дуги между электродом 7 и сварочным изделием 8 во вто-ричнойцеписварочного трансформатора протекает ток (рис.2).

Коэффициент трансформации сварочного трансформатора выполняетсямень-ше коэффициента трансформации вспомогательного трансформатора в 3-5 раз.

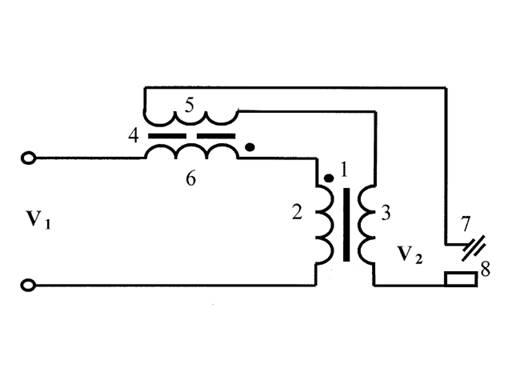

Рис. 1. ИПЭС для электродуговой сварки

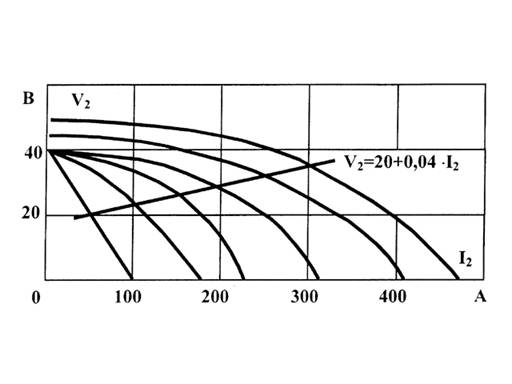

Рис. 2. Внешние характеристики ИПЭС для электродуговой сварки
