Ультразвуковая установка включает генератор 1 (рис.1) ультразвукового импульса с усилителем мощности, излучающий пьезоэлектрический преобразователь 2, исследуемый образец (например, деревянная опора ЛЭП) 3, принимающий пьезоэлектрический преобразователь 4, предварительный усилитель 5, универсальный аналого-цифровой преобразователь (АЦП) 6, персональный компьютер 7.

Генератор ультразвукового импульса по команде ПК вырабатывает пачку импульсов. Ультразвуковой сигнал проходит через исследуемый образец, преобразуется в электрический сигнал и поступает в универсальный АЦП (рис.2). Измеренное значение мгновенного напряжения передается в компьютер для запоминания и последующей обработки. На основе полученных данных определяется время распространения (скорость прохождения) и степень затухания сигнала в исследуемом образце.

Универсальный АЦП с временем преобразования менее 1 мкс и программиру-емой чувствительностью, выполненный в виде стандартной платы расширения,и устанавливаемый в любой свободный слот шины isА компьютера iВМ АТ или совмес-тимого с ним. В комплекте с оригинальной программной поддержкой установка может выполнять функции запоминающего осциллографа и анализатора спектра с возмож-ностью сохранения и распечатывания результатов.

Благодаря наличию канала быстрого обмена информацией между АЦП и ПК,имеется возможность измерения мгновенных значений напряжения, определения времени распространения и длительности сигналов, поступающих в приемник. Среднее значение выходного напряжения вычисляется программно путем интегрирования имеющихся мгновенных значений на заданном интервале времени. Спектральная плот-ность сигналов определяется также программно с помощью быстрого преобразования Фурье.

При использовании дополнительной программной поддержки или универсаль-ных программных средств (МАТНСАd, ЕХСЕl и т.п.) возможен статистический анализ и дополнительная обработка результатов.

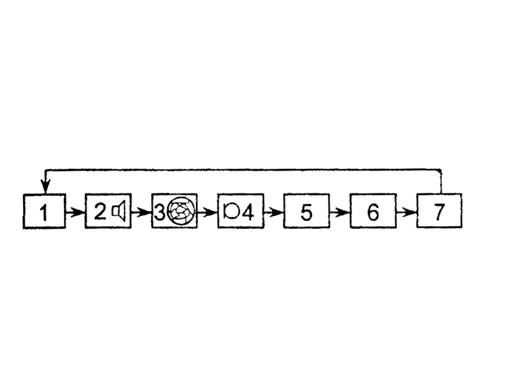

Рис. 1. Схема ультразвуковой установки

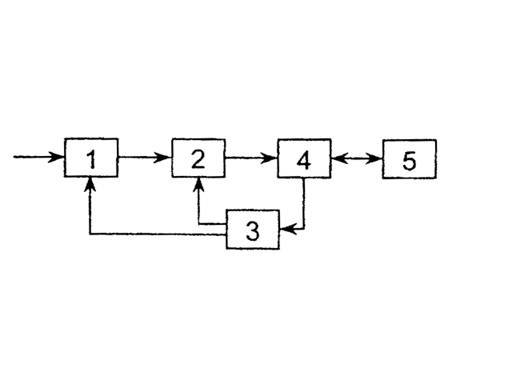

Рис.2. Функциональная схема универсального АЦП:

1 - входной управляемый усилитель-делитель (аттенюатор); 2 - интегральная микросхема АЦП; 3 - цепь управления; 4 - порт ввода-вывода; 5 - шина адреса данных персонального компьютера
