Устройство для проверки указателей высокого напряжения включает: генератор синусоидального (опорного) напряжения 1 (рис.1), генератор высокочастотных импульсов 2, компаратор 3 для сравнения выходного напряжения с опорным , выходной каскад 4, высоковольтный трансформатор 5, высоковольтный управляемый выпрямитель 6, фильтр 7.

Принцип действия прибора основан на получении высоковольтного высокочастотного амплитудно-модулированного напряжения u₅ (рис.2), которое затем выпрямляется управляемым выпрямителем (рис.3).

Устройствоформирует на контрольном выводе синусоидальное напряжение 1,5 кВ (действующее значение) частотой 50 Гц. При этом проверка осуществляется в режиме,установленном "Правилами применения и испытаний средств защиты, ис-пользуемых в электроустановках ...".

Устройство оснащено световой и звуковой сигна-лизацией наличия испытательного напряжения 1,5 кВ, системой контроля состояния источника питания. Для проверки указателя высокого напряжения с помощью разработанного устройства достаточно прикоснуться щупом указателя к контрольному выводу включенного устройства. Исправный указатель должен показать наличие напряжения.

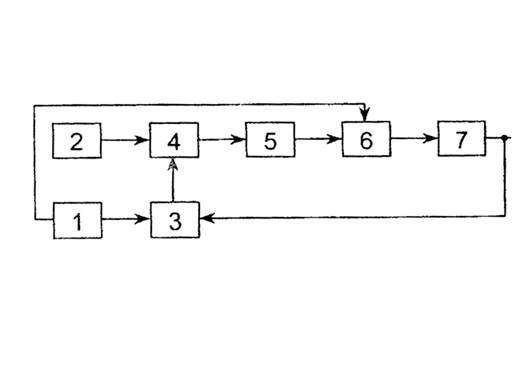

Рис. 1. Блок-схема устройства

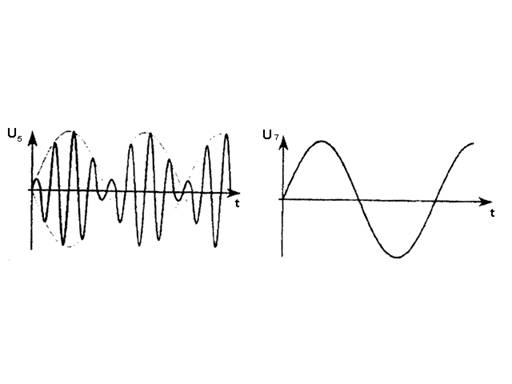

Рис. 2. Высоковольтное высокочастотное Рис. 3. Низкочастотное высоковольтное

модулированное напряжениеu₅напряжениеu₅
