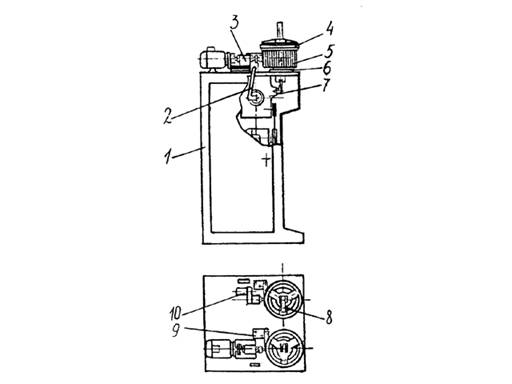

Полуавтомат состоит из станины1(см.рисунок), на которой расположены свер-лильная головка 3, две зенковочные головки 10, одна из которых расположена внутри кассеты 4, две стойки с храповым механизмом 6 и два подпружиненных фиксатора 9. Внутри станины установлены злектродвигатель с редуктором, узел распределительного вала 7, рычаг включения головок 2 иэлектрошкаф.

Кассету с заготовками5устанавливают на стойку, которую закрепляют при помощиэксцентрика и рычага 8. Затем поворачивают кассету. Установив первую заготовку против сверлильной головки,включают станок. От электродвигателя через клиноременную передачу, червячную пару и предохранительные шариковые муфты вращение передается на два распределительных вала. Предохранительные муфты обеспечивают самостоятельную работу каждого вала.

Кулачки, расположенные на первом распределительном валу, служат для подачи сверлильной головки при сверлении и поворота кассеты с заготовками на определенный угол, в зависимости от диаметра заготовки, при установкеследующей заготовки перед сверлильной головкой,

Кулачки, расположенные на втором распределительном валу, служат дпя подачи двух зенковочных головок при зенковании и поворота кассеты с просвер-ленными заготовками на первой позиции. Фиксация заготовки производится подпру-жиненным фиксатором.

Во время операции сверления производят зарядку заготовками следующей кассеты. После окончания сверления заготовок первой кассеты, ее переставляют на операцию зенкования, вторую заряженную кассету устанавливают на операцию сверления.

После сверления и зенкования всех заготовок в кассете каждая муфта авто-матически оканчивает свой распределительный вал с помощью рычага иэлектро-магнита. Кассета с деталями освобождается.

Полуавтомат для сверления и зенкования отверстий
