Номер 24-198-00 |
|
Наименование проекта Стабилизированный блок питания повышенной мощности и надежности |
|
Назначение Питание потребителей повышенной мощности стабилизированным постоянным напряжением. |
|
Рекомендуемая область применения При питании потребителей повышенной мощности. |
|

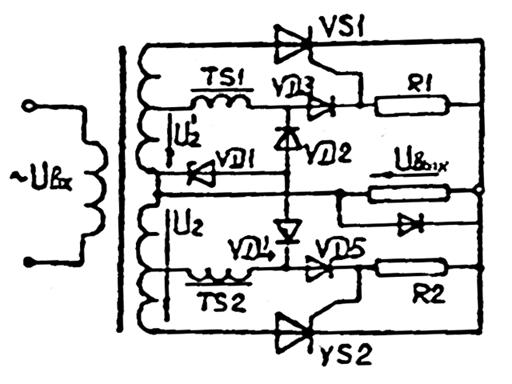

Описание Стабилизированный блок питания (СБП) содержит силовой трансформатор, два тиристора и систему управления тиристорами (СУТ). СУТ (рис.1) выполнена на базе двух однообменных быстродействующих магнитных усилителей (ОБМУ), состоящих из реакторов насыщенияts1, ts2и синхронных ключей на диодахvd2, vd3иvd4, vd5. Роль управляющего (стабилизирующего) элемента выполняет стабилитронvd 1. СБП представляет собой управляемый выпрямитель, выходное напряжение которого определяется соотношением
Угол управленияaтиристорами равен углу насыщенияwt sреакторов, косинус которого определяется уравнением
где:u ст - напряжение стабилизатора. Отсюда окончательное выражение для выходного напряжения СПБ

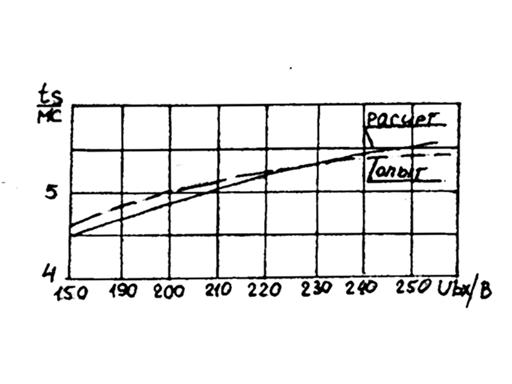

Выходное напряжение СБП практически не зависит от изменения питающего напряжения и тока нагрузки, что обеспечивается автоматическим изменением угла насыщенияwt sреакторов ОБМУ. Коэффициент стабилизации К ст определяется динамическим сопротивлением стабилитронаvd 1и может достигать 20-30. С целью дальнейшего увеличения К ст можно вместоvd 1включить выход компенсационного стабилизатора напряжения. ОБМУ выполнен на сердечниках из сплава 50 НП и стабилитроне Д818Г. Коэффициент стабилизации (рис.2)uвых.при измененииuвх.в диапазоне от 200 до 240 составил 12.
|
|
Преимущества перед известными аналогами Помехоустойчивость, простая технология изготовления, повышенная надежность и мощность. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Улучшение качества изделий в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.07.2000 |
.
