Номер

24-165-00

Наименование проекта

Манипулятор

Назначение

Вращение цилиндрических изделий со сварочной скоростью при ручной сварке неплавящимся электродом в среде аргона и полуавтоматической сварки плавящимся электродом в среде углекислого газа наружных кольцевых швов.

Рекомендуемая область применения

Вращение цилиндрических изделий при сварке наружных кольцевых швов.

Описание

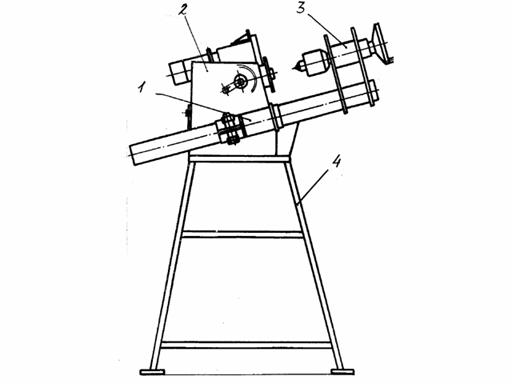

Манипулятор состоит из вращателя 2 (см.рисунок), который содержит электро-привод с червячным редуктором и планшайбу для установки свариваемых сборок. Привод с планшайбой может быть установлен в любом фиксированном положении - от горизонтального до вертикального. На корпусе манипулятора установлен прижим 3, который осуществляет центрацию и прижатие деталей при сварке, что обеспечивает возможность сварки без предварительной прихватки сборок. В зависимости от длины свариваемых деталей положение прижима-центратора может регулироваться при по-мощи направляющих 1, на которых фиксация осуществляется в нужном положении при помощи зажимов. Необходимое усилие прижатия осуществляется вращением махович-ка. Для удобства работы манипулятор установлен на основании 4.

Привод постоянного тока обеспечивает плавную регулировку скорости враще-ния свариваемого изделия. Пульт управления приводом установлен на основании.

Манипулятор

Преимущества перед известными аналогами

Универсальность манипулятора, широкий диапазон регулирования скорости сварки, простота обслуживания, надежность в эксплуатации создают хорошие условия для механизации и автоматизации сборочно-сварочных работ широкой номенклатуры изделий.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости, улучшение качества изделий.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.06.2000
