"Результат конструкторской разработки"

Покровосдиратель - сеялка ПДН-1А предназначен для обработки дренированных богатых в отношении плодородия каменистых почв на нераскорчеванных вырубках и одновременного механизированного посева семян хвойных пород (сосны, ели, лиственницы) в минерализованную полосу при создании культур посевом.ПДН-1А может применяться также на содействии естественному возобновлению леса путем поражения напочвенного покрова и на прокладке противопожарных минерализованных полос в лесу.

Орудие может агрегатироваться с тракторами ЛХТ-55,ЛХТ-55М и ТДТ-55,оснащенными гидравлическим задним подъемно-навесным устройством.

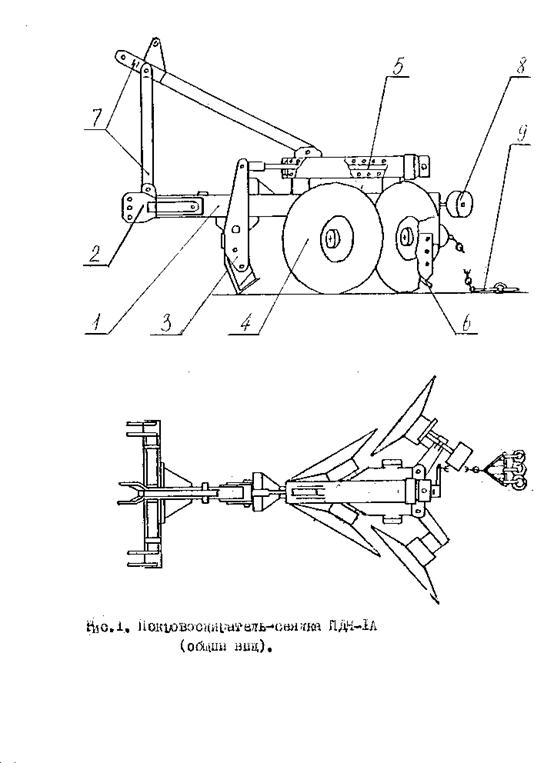

4.1 Покровосдиратель-сеялка ПДН-1А, рис.1,состоит из рамы(1),упряжного бруса(2),сошника(3),двух батарей дисков(4), пружинно-штокового механизма сошника(5),ограничителя глубины хода орудия(6),навесного устройства орудия(7),сеялки(8) и устройства для заделывания семян в почву (шлейф-боронки)(9).

Рама, рис.2,сварной конструкции, предназначена для крепления всех узлов орудия. В ее конструкцию входят: брус рамы(1) с осью балансиров(2),продольный тяговый брус(3),кронштейн сошника(4),трубный корпус(5) пружин сошника с четырьмя кронштейнами(6) для крепления корпуса к продольному брусу и кронштейна(7) для крепления нижнего конца укосины навесного устройства, упора сошника(8) с резиновой подушкой(9),двух ограничителей колебания балансиров(10),кронштейна для крепления шлей-боронки(11),ограничительной планки сошника(12) и шарового шарнира упряжного бруса(13).

Упряжной брус, рис.3,предназначен для крепления орудия к нижним тягам подъемно-навесного устройства трактора и тяги покровосдирателя-сеялки трактором. Конструкция бруса сварная и включает в себя трубу(1) квадратного сечения, на концах которой имеются серьги(2) для присоединения нижних тяг навески к орудию. Сверху приведены два кронштейна(3) для крепления стоек навесного устройства орудия. Кронштейны усилены планками(4).К задней стороне трубы приварены две тяговые планки(5),которые усилены четырьмя косынками(6).
