Результат выполнения научно-исследовательской работы.

Исследования проведены на установке, создающей однородное магнитное поле напряженностью от 0 до 6000 А/м, различного геометрического направления и фазы.

Степень воздействия магнитного поля на статическое реле оценивается по дополнительной погрешности параметров срабатывания и возврата реле

d_ср. =

где d_ср. - дополнительная погрешность реле;

А _О - величина параметра срабатывания реле при отсутствии воздействия внешнего магнитного поля;

А _Н - величина параметра срабатывания реле при воздействии внешнего магнитного поля.

Аналогично определяется дополнительная погрешность возврата реле.

Анализ результатов испытаний показал, что дополнительная погрешность реле зависит от нескольких основных факторов.

Первый фактор - направление в пространстве вектора напряженности помехонесущего, магнитного поля. Испытания проводились при трех направлениях вектора напряженности, совпадающих с направлениями прямоугольных осей координат. Установлено наиболее опасное направление, при котором дополнительная погрешность имеет наибольшее значение.

Второй фактор - значение напряженности помехонесущего поля. При проведении испытаний напряженность изменялась от 0 до 4000 А/м. При этом наблюдалось прямо пропорциональное увеличение дополнительной погрешности реле.

Показаны зависимости дополнительной погрешности срабатывания реле РСН-15 и РСН-17 от напряженности помехонесущего поля, приведены аналогичные зависимости для электромеханического реле РН-53 и РН-54 (см.рисунок).

Третий фактор - сдвиг по фазе между векторами напряженности помехонесущего магнитного поля и собственного поля реле. Собственное поле реле создается токами, протекающими в обмотках входного трансформатора. При изменении угла между векторами меняется знак дополнительной погрешности. Реле может срабатывать при меньшем (положительная погрешность) или большем (отрицательная погрешность) значении контролируемого параметра.

Четвертый фактор - уставка реле. Чем больше уставка, тем меньшее влияние оказывает на работу реле внешнее поле. Это явление объясняется тем, что при большей уставке в обмотках входного трансформатора реле протекают большие токи. Следовательно, напряженность собственного поля реле будет выше, а степень влияния на нее помехонесущего поля - ниже.

Показаны зависимости дополнительной погрешности от напряженности помехонесущего поля для реле РСН-15 и РСН-17 при разных значениях уставок (зависимость 1 для u_уст = 200В, зависимость 2 для u_уст = 100В).

Статические реле напряжения серии РСН-15 и РСН-17 более устойчивы к воздействию низкочастотных магнитных полей, чем соответствующие электромеханические реле серий РН-53 и РН-54. Но из-за наличия у них ферромагнитных элементов дополнительная погрешность остается значительной. Указанные магниточувствительные элементы являются основными рецепторами помех. Микроэлектронные элементы реле практически не подвержены воздействию отмеченных полей.

Снижение влияния магнитных полей на работу реле обеспечивается с помощью экранов из ферромагнитных или комбинированных материалов и размещением реле с учетом предварительного анализа распределения магнитного поля, создаваемого мощным электроэнергетическим оборудованием.

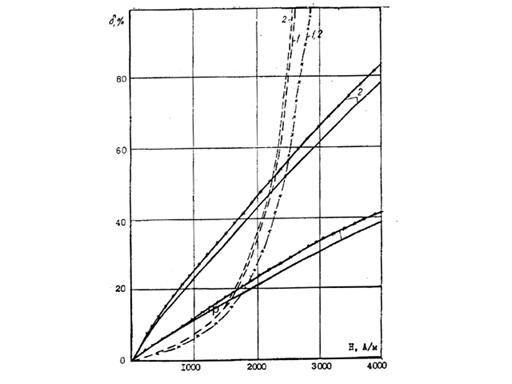

График дополнительной погрешности

статических и электромеханических реле напряжения в магнитном поле:

---- реле напряжения РСН-15; ------ х ------- реле напряжения РН-53;

------------ реле напряжения РСН-17; ---- ----- реле напряжения РН-54
