Номер

24-189-00

Наименование проекта

Устройство для вырезания цилиндрических отверстий

Назначение

Вырезание цилиндрических отверстий диаметром 160 мм в фанере толщиной до 13 мм.

Рекомендуемая область применения

Вырезание цилиндрических отверстий диаметром 160 мм в фанере толщиной до 13 мм.

Описание

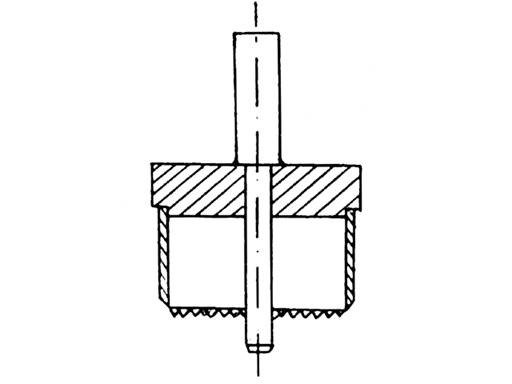

Устройство (см.рисунок) включает державку, фланец, режущий элемент.

В качестве режущего элемента применен отрезок ленточной пилы. Режущий элемент закреплен на фланце с помощью сварного соединения. Державка выполнена в виде цилиндрического стержня диаметром 12 мм для надежной установки и крепления в патроне ручной электродрели. Электродрель для работы включают на малую частоту вращения.

Для вырезания отверстий в фанере вначале выполняют центровое отверстие, которое служит для центрации инструмента.

Устройство для вырезания цилиндрических отверстий

Преимущества перед известными аналогами

Конструктивная простота.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

07.07.2000
