Номер

20-578-00

Наименование проекта

Датчик - сигнализатор температуры ДСТ

Назначение

Регулирование (сигнализация) отклонения (превышения) температурой заданного значения - уставки (включение или отключение исполнительного элемента - нагревателя, вентилятора или элементов сигнализации - индикаторной лампы, звонка, т. д.)

Рекомендуемая область применения

Системы теплоснабжения

Описание

Результат выполнения конструкторской разработки.

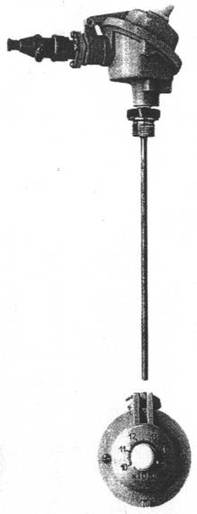

Датчик - сигнализатор температуры ДСТ (см. рисунок) конструктивно состоит из погружной части (термозонд - чувствительный элемент в защитной арматуре из стали) и головки, в которой расположен электронный преобразователь (печатная плата), задатчик уставки (переменный резистор, закрепленный на крышке головки и разъем внешних соединений. Температурная шкала - на крышке головки.

Сигнализация включения ДСТ - светодиодом.

Тип штуцера крепления на объекте - неподвижный (приваренный) М20х1,5 или передвижной М16х1,5. Исполнения по выходу при превышении температурой заданного значения - контакт замыкающий или контакт размыкающий.

Преимущества перед известными аналогами

Широкий диапазон и точность регулирования температуры, устойчивость к воздействиям внешней среды.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Технико-экономический эффект 1,5 тыс. р на единицу устройства в год

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

22.11.2000
