Результат выполнения конструкторской разработки

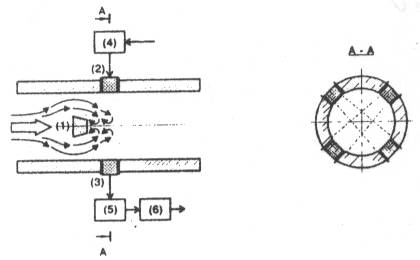

Принцип действия преобразователя (см. рисунок) основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею призмы, расположенной поперек потока.

Конструктивно преобразователь состоит из проточной части - отрезка трубы специальной конструкции и корпуса, внутри которого размещена электроника. Корпус крепится к проточной части на трубчатом кронштейне.

При движении жидкости по проточной части преобразователя за телом обтекания (1) образуются вихри, частота которых пропорциональна расходу. На пьезоэлемент-излучатель (2) от генератора (4) подается переменное напряжение, которое преобразуется в ультразвуковые колебания. Проходя через поток жидкости, эти колебания в результате взаимодействия с вихрями оказываются модулированными по фазе. На пьезоэлементе-приемнике (3) ультразвуковые колебания преобразуются в электрические, которые подаются на фазовый детектор (5), входящий в состав преобразователя. Для компенсации влияния паразитных факторов служит вторая пара пьезоэлементов. В фазовом детекторе определяется разность фаз между сигналами с приемников первой и второй пары. На выходе фазового детектора образуется напряжение, по амплитуде и частоте соответствующее интенсивности и частоте вихрей. Для фильтрации случайных составляющих сигнал с фазового детектора поддается на микропроцессорный адаптивный фильтр (6), который совместно с блоком формирования выходных сигналов образует импульсы с частотой следования, пропорциональной расходу.
