Результат выполнения конструкторской разработки.

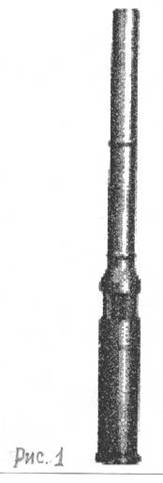

УРВЖ (см. рис. 1) является паро-жидкостным струйным аппаратом. В устройстве происходит инжекция и разогрев вязкой жидкости (нефтепродуктов топочных, жировых масс, патоки, щелочных растворов и т. п.) потоком острого пара, что обеспечивает высокую эффективность тепломассообмена и, за счет принудительной циркуляции жидкости, прогрев всего объема резервуара, включая придонные области. Количество конденсата пара при этом зависит от величины подогрева и составляет 5-10% от массы нагреваемой жидкости.

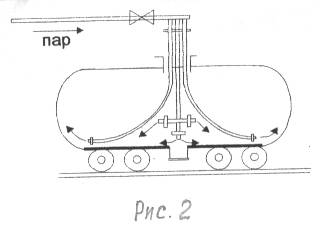

УРВЖ используются в погружном - УРВЖ-1 (см. рис. 2) и стационарном - УРВЖ-2 (см. рис. 3).

УРВЖ имеют муфтовое соединение и приспособлены для использования в качестве насадок на пароподводящих опускных трубах для ускорения процесса слива вязких жидкостей из железнодорожных цистерн. Эффективная обработка горячими струями застойных областей обеспечивает ускоренный и полный слив жидкости. На основе УРВЖ можно скомплектовать из центральной и двух изогнутых боковых алюминиевых труб Ду 40 длиной по 3,5 и 5,5 м пять насадок УРВЖ-1: три Ду 32 и две Ду 40.

УРВЖ-2 имеют фланцевое соединение, комплектуются приварным патрубком и ответным фланцем и приспособлены для подогрева жидкости в баке. Патрубок приваривается к нижней части бака. Инжектор устанавливается в патрубок как показано на рисунке 3. К патрубку присоединяется паропровод. На паропроводе устанавливается задвижка, регулятор температуры и обратный клапан. Конструкция УРВЖ-2 выполняется из нержавеющей стали.

Модельный ряд позволяет выбрать УРВЖ для разогрева вязкой жидкости в любой системе.
