Результат выполнения конструкторской разработки.

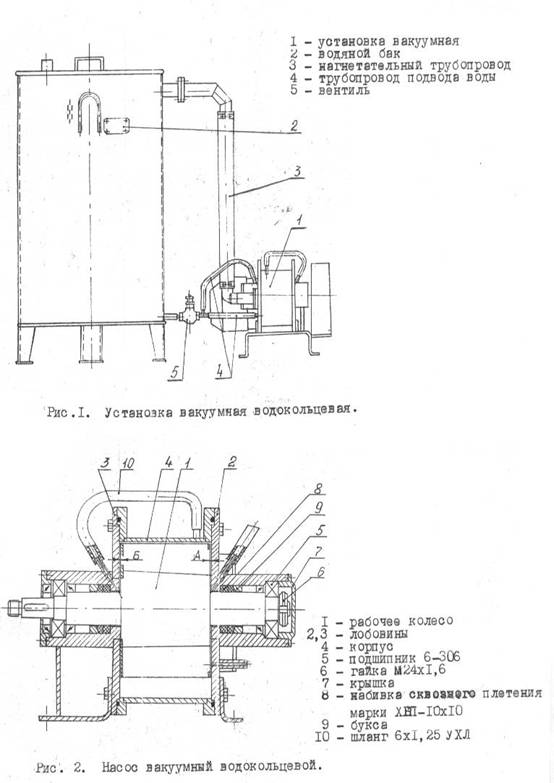

В комплект установки входит вакуумный водокольцевой насос с электроприводом и системой водооборотного снабжения. Электропривод и рама унифицированы с серийным вакуумным агрегатом УВУ-60/45.

Насос приводится во вращение электродвигателем посредством двух клиновых ремней, закрытых защитным кожухом. Натяжение ремней регулируется перемещением электродвигателя посредством двух натяжных болтов.

Насос состоит из рабочего колеса с равномерно расположенными на его наружной поверхности профилированными лопатками, двух лобовин и эксцентрично расположенного цилиндрического корпуса. Вал насоса выполнен заодно с рабочим колесом и усттановлен в подшипниках. Выход вала из лобовин уплотнен сальниками. В одной из лобовин имеются всасывающее и нагнетательное окна.

При вращении рабочее колесо раскручивает поданную в корпус воду, которая под действием центробежной силы прижимается к его стенкам, образуя вращающееся водяное кольцо. На протяжении первого полуоборота колеса внутренняя поверхность водяного кольца благодаря эксцентриситету постепенно удаляется от ступицы колеса, образуя серповидное пространство, которое заполняется воздухом из всасывающего окна. На протяжении второго полуоборота колеса внутренняя поверхность водяного кольца приближается к ступице, при этом воздух. Находящийся между лопатками, сперва сжимается, а затем вытесняется через нагнетательное окно в нагнетательную магистраль и водяной бак.

В баке воздух отделяется от частичек воды и выходит в атмосферу. Из нижней части бака более холодный слой воды через трубопровод и вентиль подводится в серповидное пространство в зоне его максимального объема (вакуума). Таким образом, в водокольцевом насосе перемещение воздуха из всасывающего патрубка в нагнетательный, а также циркуляция воды совершаются непрерывно и равномерно. Торцевой зазор между рабочим колесом и лобовиной находится в пределах 0,15…0,25 мм и уплотняется за счет воды, подаваемой под давлением из жидкостного кольца насоса. Одновременно вода смазывает и охлаждает сальники.

Установка позволяет использовать подогретую воду (до температуры 30…40 град С) на технические нужды. Надежность и работоспособность подтверждены Государственными испытаниями (Алтайская МИС). Срок окупаемости разработанного оборудования не более 2 лет.
