ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 20-532-00 |
|
Наименование проекта Трансформатор специальный на 250 А |
|
Назначение Питание нагреваттелей разлиичной мощности, в том числе нагревателей прессов для вулканизации конвейерных лент, а также производство сварочных работ. |
|
Рекомендуемая область применения Предприятия машиностроения и строительства |
|

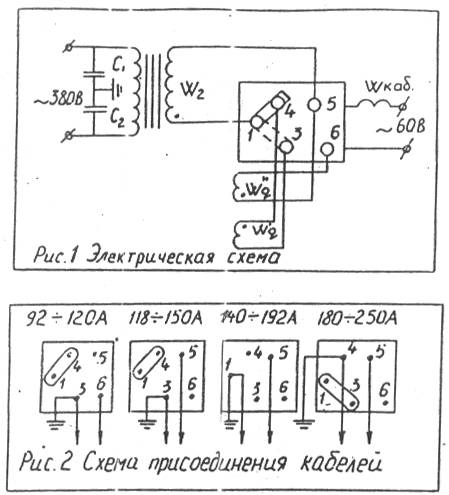

Описание Результат выполнения конструкторской разработки Трансформатор выполнен в однокорпусном исполнении. Состоит из следующих узлов: магнитопривода с катушками. Фильтра от радиопомех и кожуха. Магнитопровод имеет О-образную форму стержневого типа, набирается из электротехнической стали. Первичная и вторичная катушки расположены на разных стержнях, две дополнительные катушки охватывают оба стержня. Кожух и крышка трансформатора комбинированные. Для удобства переноски трансформатора имеются две ручки. Фильтром от радиопомех являются конденсаторы, подключенные к сети напряжением 380 В. Электрическая схема приведена на рис. 1. Регулировка тока осуществляется в четыре ступени за счет переключения кабеля на клеммной панели и перемычки (рис. 2). Зависимость величины тока от количества витков на вторичной стороне трансформатора приведена в таблице. Знак «+» свидетельствует о том, что все катушки (вторичная и дополнительные) и кабель включены согласно. Знак «-» показывает, что вторичная катушка с дополнительными и кабелем включена встречно. В тех случаях. Когда необходимо точно устанавливать ток, во вторичную цепь включается амперметр и регулировку производят кабелем,
|
|
Преимущества перед известными аналогами Универсальность, мобильность, простота конструкции, отсутствие подвижных частей и каких-либо контактов, удобство в эксплуатации |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Экономия материалов 25% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 15.11.2000 |
