Результат выполнения конструкторской разработки.

Устройство УЗК1-2А устанавливается на краны для выполнения требований ГОСТ 12.1.013.-78 «Строительство». «Электробезопасность» и Ст. 4. 9. 18. «Правила устройства и безопасной эксплуатации грузоподъемных кранов»

Устройство состоит из антенны (рис. 1) и блока сигнализации (рис. 2), соединенных между собой линиями связи.

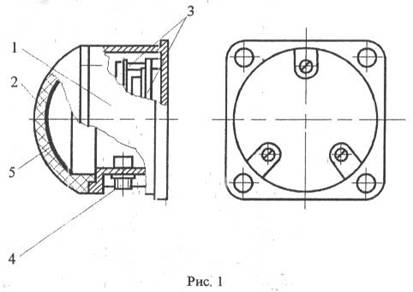

Антенна представляет собой закрепленный в корпусе 1 колпак 2 с металлическим покрытием 5 на его внутренней поверхности. В корпусе антенны установлены две печатные платы 3, а подключение линий связи осуществляется через разъем 4. Антенна выполнена в климатическом исполнении У1. Устанавливается на головке стрелы крана.

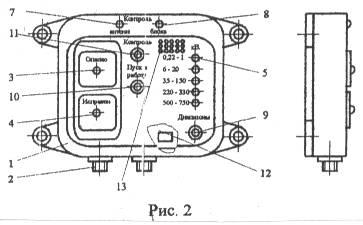

Блок сигнализации (рис. 2) представляет собой герметично закрытый и опломбированный металлический корпус 1, внутри которого закреплена печатная плата 12 и звуковой излучатель 13.

Подвод питания в блок сигнализации и к линиям связи его с антенной осуществляется через один из разъемов 2.

На лицевой панели блока установлены: светодиод 3 «Опасно», светодиод 4 «Исправен». Пять указателей диапазонов напряжений, выполненных в виде светодиодов 5, два светодиода 7 и 8 контроля исправности антенны и блока сигнализации. Для управления блоком сигнализации и контроля его исправности предусмотрены кнопки 9, 10 и 11. Блок сигнализации выполнен в климатическом исполнении У2, устанавливается в кабине машиниста кррана.

Принцип работы устройства основан на выделении антенной электрической составляющей электромагнитного поля ЛЭП и передаче ее по линиям связи в блок сигнализации, который при определенной величине этой составляющей вырабатывает сигнал на отключение приводов всех механизмов крана.

Основные технические данные и характеристики УЗК1-2 А
