Номер 20-529-00 |
|
Наименование проекта Приемник оптического излучения пироэлектрический |
|
Назначение Преобразование переменного теплового потока в электрический сигнал |
|
Рекомендуемая область применения Дистанционное измерение температуры в труднодоступных местах в промышленности, на транспорте, в медиицине, в животноводчестве. Газовые анализаторы автомобильные. Системы охранной и пожарной сигнализации. Дистанционные выключатели освещения. |
|

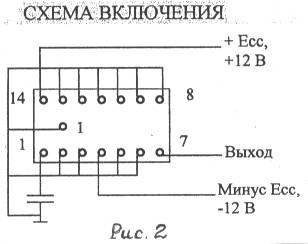

Описание Результат выполнения конструкторской разработки. Регистрация и измерение мощности теплового потока излучения осуществляется приемником в диапазоне длин волн от 2 до 20 мкм. Приемник (см. рис. 1) состоит из тонкопленочного пироэлектрического датчика и малошумящего усилителя. Входное окно приемника выполнено из германия с просветляющим покрытием, обеспечивающим максимум чувствительности в диапазоне длин волн 8-14 мкм. Приемник выполнен в стандартном металлостеклянном корпусе 1203.15-1. Схема включения представлена на рисунке 2. Назначение выводов: 1 - обратная связь; 2, 5, 6, 8-11, 13 - свободные; 3, 12, 15 - общий; 4 - минус питания; 7 - выход; 14 - плюс питание
|
|
Преимущества перед известными аналогами Широкая область применения, надежность в работе, изготовление по тонкопленочной технологии интегральной электроники. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Технико-экономический эффект 4,1 тыс. руб. на единицу оборудования в год. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 15.11.2000 |
