Номер 20-527-00 |
|
Наименование проекта Портативный калибратор давления ПКД-10 |
|
Назначение Поверка и калибровка в условиях эксплуатации датчиков избыточного давления, реле давления, показывающих и самопишущих манометров и т. п. приборов и устройств. |
|
Рекомендуемая область применения Предприятия, технологические процессы которых оснащены приборами, измеряющими и регулирующими давление |
|

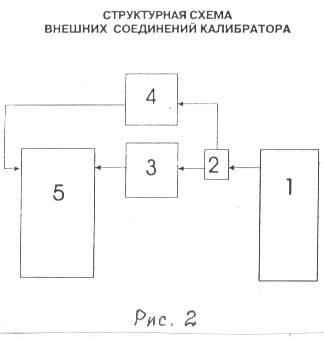

Описание Результат выполнения конструкторской разработки. Калибратор давления (см. рис. 1) содержит: электронный блок, сменные модули давления, пневматический ручной насос, переходники, сетевой блок питания. Источник давления - пневматический ручной насос, источник питания - аккумуляторная батарея 9 В или сетевой блок (220 В, 50 Гц). Принцип действия калибратора заключается в следующем (см. рис. 2). Ручным насосом 1 через тройник 2 создается требуемое давление в калибруемом приборе 4 и эталонном модуле давления 3 тензорезистивного типа. Электрические выходные сигналы с прибора и модуля передаются для обработки в электронный блок 5, в котором с помощью микропроцессоров производится измерение выходного сигнала калибруемого прибора, а также линеаризация и температурная компенсация выходного сигнала модуля давления по коэффициентам, записанным в блоке памяти характеристик модуля. Результаты обработки выходных сигналов модуля давления и калибруемого прибора выводятся на 2-х строчное устройство индикации и могут быть записаны в блок памяти результатов измерений для хранения в нем.
|
|
Преимущества перед известными аналогами Автономность, самотестирование, вычисление погрешности показаний калибруемого прибора, архивирование результатов калибровки от 1 до 6 приборов |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Технико-экономический эффект 6,36 тыс. р. на единицу устройства в год. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 15.11.2000 |
