Результат выполнения конструкторской обработки.

Дровокол применяется автономно.

Принцип работы основан на перемещении полена штоком гидроцилиндра в направлении вертикально установленного ножа.

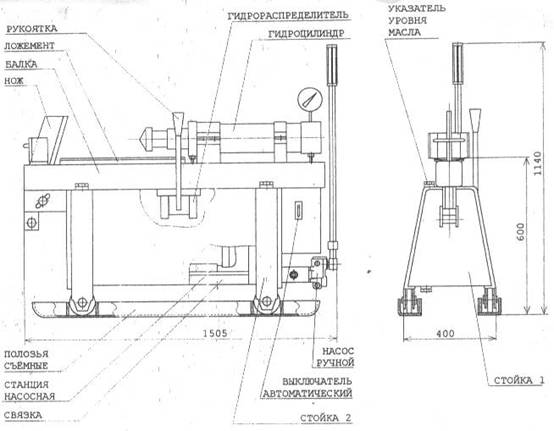

Между двумя стойками 1 и 2, выполненными в виде сообщающихся емкостей, на соединяющей их связке закреплена насосная станция, состоящая из шестеренного насоса и однофазного электродвигателя. Балка соединяет стойки в единый каркас, в верхней части которого размещены гидроцилиндр, ложемент и нож.

В нижней части балки жестко закреплены гидрораспределитель и автоматический выключатель. Питание к дровоколу подается по кабелю от электрической сети напряжением 220 В.

После включения автоматического выключателя запускается электродвигатель насосной станции. Рабочая жидкость из полости стойки 1 подается на вход гидрораспределителя. Если его золотник при этом находится в нейтральном положении, то жидкость свободно проходя по каналам гидрораспределителя сливается в полость стойки 2 и электродвигатель работает без нагрузки. При перемещении из нейтрального положения рукоятки управления гидрораспределителя на себя рабочая жидкость от насосной станции подается в поршневую полость гидроцилиндра и шток его начнет перемещать предварительно уложенное на ложемент полено в направлении ножа, расщепляя его на части. При перемещении рукоятки управления гидрораспределителя от себя рабочая жидкость подяется в штоковую полость гидроцилиндра и шток его начнет перемещаться в обратном направлении. При отпускании рукоятки управления гидрораспределителя его золотник автоматически устанавливается в нейтральное положение и движение штока гидроцилиндра прекращается.

Если усилия на штоке окажется недостаточно для расщепления полена, предусмотрена возможность выполнения этой операции с помощью ручного насоса (достаточно сделать несколько качательных движений рукояткой).
