Результат выполнения конструкторской разработки.

Разработаны и изготовлены отливки из сплава Бронзаль - алюминиевый антифрикционный сплав, заменяющий бронзу и баббит при изготовлении различных втулок. Отливки используются в качестве заготовок для изготовления втулок с наружным диаметром до 880 мм и высотой до 600 мм (при доработке и дополнительной оснастке оборудованием возможно изготовление заготовок с предельным наружным диаметром до 1880 мм). В условиях собственного производства из заготовок можно изготовить втулки, необходимые для ремонта подвижного состава (при замене втулок двигателей внутреннего сгорания, тормозной и рулевой системы, тонкосъемных элементов городского электрического транспорта, а также различного механического оборудования (ремонт узлов трения скольжения кузнечно-прессового, металлообрабатывающего и другого технологического оборудования).

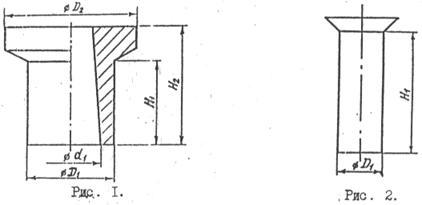

Отливки (см. рис. 1 и 2) имеют следующие габаритные размеры:

Д1 - наружный диаметр рабочей части отливки. Мм; Д2 - наружный диаметр отливки. Мм;d1 - внутренний диаметр отливки, мм; Н1 - высота рабочей части отливки, мм; Н2 высота отливки, мм

Примечание: 1. Рабочая часть отливки для изготовления изделия - Д1 х Н1 (мм); 2. Все заготовки могут быть выполнены сd1=0 мм (см. рис. 2); 3. В отливках, изготовленных согласно рис. 1, в качестве рабочей части для изготовления изделия может использоваться все тело отливки высотой Н2 (мм); 4. Припуск на механическую обработку рекомендуется назначать не менее 1 мм на сторону; 5. Все изделия прошли необходимую термическую обработку.
