Результат выполнения конструкторской разработки.

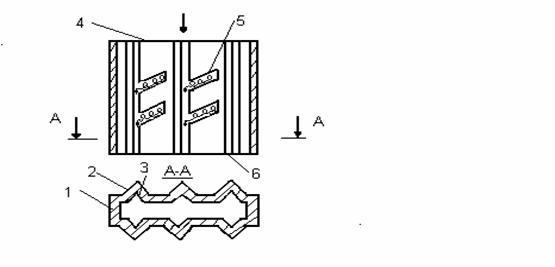

Воздухораспределитель содержит корпус 1 (см. рисунок) с гофрами 2, имеющими внутренние углубления 3, выполненные в корпусе торцевые входное и выходное окна 4, 6. Гофры расположены вдоль корпуса и имеют концы, размещённые в торцевом выходном окне 6, а внутренние углубления гофр выполнены остроугольными. В корпусе выполнены карманы 5, сообщённые с внутренними углублениями гофр, наклонённые к ним со стороны выходного окна.

Принцип работы воздухораспределителя. Приточный воздух поступает через входное окно в корпус, а затем через выходное окно - в помещение. Поток воздуха в корпусе проходит через внутренние углубления гофр и формируется в так называемую ребристую струю, которая имеет большую внешнюю поверхность и при взаимодействии с окружающей средой на выходе из корпуса быстрее гасит свою скорость. Наличие острых углов во внутренних углублениях гофр приводит к образованию подобных острых углов в истекающем потоке, которые значительно неустойчивы при взаимодействии с окружающим воздухом. Этот эффект способствует появлению струйной неустойчивости, распаду струи и росту турбулентности струи, а, следовательно гашению струи в окружающем пространстве.

При попадании приточного воздуха в карманы в них образуются воздушные вихри, при этом компонент скорости, направленный вдоль оси карманов, заставляет двигаться воздушные вихри вдоль них, что вызывает винтовое движение воздуха. Далее вихревой жгут поступает во внутренние углубления гофр, по ним - к выходному окну. За счёт тангенциальной составляющей скорости вихря происходит его взаимодействие с пограничным слоем истекающей струи.

Применение воздухораспределителя способствует большему подмешиванию наружного воздуха к струе, и тем самым, быстрому затуханию скорости воздушного потока.
