Результат выполнения конструкторской разработки.

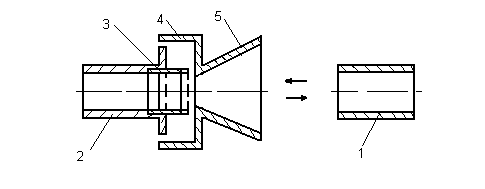

Струйный диод содержит две соосные трубки - входную 1 (см. рисунок) и приёмную 2. На торце приёмной трубки закреплён раструб 5. В трубке 2 перед раструбом выполнена кольцевая каверна 4. Она образована подвижными частями трубки 2, причём части установлены с возможностью осевого перемещения относительно трубки. Диод дополнительно снабжён цилиндрической обечайкой 3, установленной коаксиально внутри приёмной трубки с возможностью продольного перемещения и перекрытия в свету кольцевой каверны.

Принцип действия струйного диода. При подаче воздуха в прямом направлении через трубку 1 образуется ламинарная струя, практически полностью улавливаемая трубкой 2. При обратном течении в раструбе происходит турбулизация струи и в приёмную трубку 1 попадает лишь часть всего расхода. Дополнительно при обратном течении воздушного потока из трубки 2 он, поступая в кольцевую каверну, выполняющую функции резонатора, преобразует своё постоянное давление в переменное и выходит через раструб в виде высокотурбулизированной струи, обладающей большим углом раскрытия.

При необходимости регулирования степени диодности перемещают относительно друг друга подвижные части кольцевой каверны, тем самым меняя её объём и, как следствие, частоту колебаний.

Для расширения диапазона регулирования степени диодности перемещают цилиндрическую обечайку, перекрывая в свету поперечное сечение кольцевой каверны. При этом регулируется сечение входа в кольцевую каверну без изменения её объёма и геометрических размеров.
