Номер 15-175-00 |
|
Наименование проекта Воздухораспределитель с набором гофрированных вставок |
|
Назначение Вентиляция рабочих зон производственных помещений. |
|
Рекомендуемая область применения Оборудование для вентиляции и кондиционирования воздуха. |
|
Описание

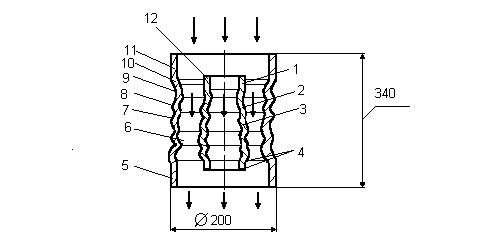

Результат выполнения конструкторской разработки. Воздухораспределитель состоит из впускного и выпускного цилиндрических соосных патрубков 5 и 11 (см. рисунок), присоединительной к ним вставки 9 с волнообразной поверхностью, имеющей кольцевые поперечные выступы 8 и впадины 7. Внутри воздухораспределителя концентрично ему установлена одна дополнительная волнообразная вставка 12, имеющая кольцевые поперечные выступы 2 и впадины 3, с присоединёнными к ней дополнительными впускным и выпускным цилиндрическими соосными патрубками 1 и 4 с образованием межстенного пространства 6. Патрубки 1 4 соединены с воздухо
Принцип действия воздухораспределителя. приточный воздух, проходя через дополнительную вставку с волнообразной поверхностью и межстенное пространство, турбулизируется за счёт отрыва вихрей от рабочих поверхностей вставок. За счёт дополнительной послойной турбулизации внутренней части истекающей струи достигается её гашение. В результате спутного взаимодействия вихрей, сошедших с внутренней и наружной сторон дополнительной вставки, происходит дальнейшее усиление турбулизации внутренней части струи, что способствует быстрому гашению истекающей струи.
|
|
Преимущества перед известными аналогами Аналоги не известны. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Позволяет поддерживать в рабочей зоне нормируемыемые скорость и температуру воздушного потока улучшает санитарно-гигиенические условия труда в 2 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 23.11.2000 |
