Результат выполнения конструкторской разработки.

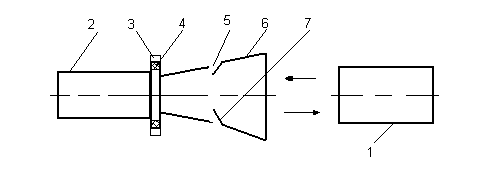

Струйный диод содержит две соосные трубки - входную 1 (см. рисунок) и приёмную 2. Трубка 2 снабжена раструбом 6, установленным встречно торцу трубки 1. В месте сопряжения раструба с трубкой 2 выполнена кольцевая канавка 3, цилиндрическая часть которой образована с помощью подвижных частей, установленных с возможностью осевого перемещения. Причём одна из частей скреплена с трубкой 2, а другая - с основанием раструба. В кольцевой каверне размещена кольцевая вставка 4, внутренний диаметр которой больше диаметра трубки 2. Кольцевая вставка выполнена эластичной, а её торцы соединены с соответствующими подвижными частями кольцевой каверны.

Принцип действия струйного диода. При подаче воздуха в прямом направлении через трубку 1 образуется ламинарная струя, практически полностью улавливаемая трубкой 2. При обратном течении в раструбе происходит турбулизация струи и в приёмную трубку 1 попадает лишь часть всего расхода. Диодность устройства увеличивается установкой в раструбе элементов отклонения обратного потока. Эти элементы, выполненные в виде прорезей 5 в раструбе и радиальных лепестков 7, отклоняют часть потока в прорези.

Дополнительно при обратном течении воздушного потока из трубки 2 он, поступая в открытую кольцевую каверну, выполняющую функции резонатора, преобразует своё постоянное давление в переменное и выходит через раструб в виде высокотурбулизированной струи, обладающей большим углом раскрытия.

При необходимости регулирования частоты колебаний струи перемещают относительно друг друга подвижные части кольцевой каверны, тем самым меняя её объём (резонатора). Регулирование частоты колебаний может также достигаться и изменением внутреннего диаметра каверны при размещении в ней кольцевой вставки. При деформировании (сжатии или растяжении) эластичной вставки при перемещении подвижных частей каверны происходит непрерывное изменение внутреннего диаметра кольцевой вставки.
