Результат выполнения конструкторской разработки.

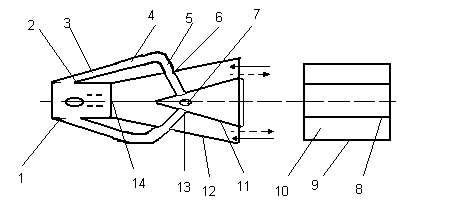

Струйный диод содержит две соосные трубки 1 и 9 (см. рисунок), на торце14 трубки 1 закреплён раструб 12. В раструбе установлены элементы отклонения обратного потока. Элементы отклонения обратного потока состоят из коаксиально установленного по оси раструба полого конуса 11, закреплённого вершиной на внутренней поверхности раструба посредством радиальных элементов 13, и закреплённых на внешней стороне раструба трубопроводов 4. На боковой поверхности раструба выполнены радиальные отверстия 6, полый конус выполнен с окнами 7, а радиальные элементы - в виде проточных патрубков 5, связывающих отверстия 6 с окнами. Трубопроводы своими свободными концами закреплены на боковых стенках трубки 1 по периметру радиальных отверстий 3, под которыми на внутренней поверхности трубки 1 жёстко закреплены направляющие щитки 2. Внутри трубки 9 концентрично ей установлена дополнительная трубка 8, образуя приёмную кольцевую полость 10 для обратного потока.

Принцип действия струйного диода. При подаче воздуха в прямом направлении через кольцевую полость образуется ламинарная струя, практически полностью улавливаемая трубкой 1.

При обратном течении (за счёт установки в раструбе элементов отклонения обратного потока) происходит сброс части воздуха в приёмную трубку 8 обратного потока. Это происходит следующим образом. При прохождении воздуха по трубке 1 в обратном направлении часть его попадает в раструб и далее в приёмную кольцевую полость для обратного потока. Другая часть воздуха направляющими щитками направляется через дополнительные радиальные отверстия 3, трубопроводы, радиальные отверстия 6, проточные патрубки, через окно в полом конусе в приёмную трубку 8, откуда в последующем воздух может выбрасываться либо в атмосферу, либо обратно в воздушную магистраль.
