Номер 13-058-00 |
Наименование проекта Кавитационный диспергатор |
Назначение Измельчение механических примесей в рабочей жидкости гидросистем, в смазочных маслах двигателей |
Рекомендуемая область применения Гидроприводы специального машиностроения |
Описание
Сущность новшества: кавитационный диспергатор, содержащий корпус с переменным по длине поперечным сечением в виде конфузора-диффузора, входящий штуцер с уплотнением, регулировочную иглу со сквозным осевым каналом в поперечной части иглы, имеющей равнорасположенные по окружности канала с установленными в них шариковыми подпружиненными клапанами, уплотнение, сквозной выходной канал, специальную гайку, имеющую выступ, крышку-фланец, поджимающий выступ иглы к выступу гайки. Новым в кавитационном диспергаторе является наличие механизма регулирования противодавления, выполненного в виде подпружиненных шариковых клапанов и сквозного канала в передаточной части регулировочной иглы. Устройство работает следующим образом. Рабочая жидкость (масло) из системы машины поступает через штуцер 2 (см. рис.) в узкое сечение А, а затем в зону В регулируемой кавитации. Регулирование работы устройства в случае изменения параметров потока (давления, расхода и т. п.) достигается вращением специальной гайки 8, которая через выступ 9 взаимодействует с выступом 11 регулировочной иглы 4. Последняя смещается в осевом направлении, регулируя эффект кавитации. При этом достигается расположение кавитационного факела по оси потока в центре корпуса (в зоне В). С целью дальнейшего повышения эффективности кавитационного воздействия на обрабатываемую среду (за счет создания стабильного противодавления в зоне В) шариковые клапаны 5 подпружинены и поджимаются к седлам иглы 4, тем самым уменьшая расход жидкости через выходной канал. При повышении на входе расхода жидкости скорость в узком сечении А возрастает, а давление падает, что приводит к снижению давления в выходном канале 7, и под шариковыми клапанами 5, которые в свою очередь, под действием давления жидкости, поступающей из зоны В, отжимаются от седел иглы 4, пропуская больший объем жидкости. Как только расход жидкости на входе уменьшается - давление в узком сечении А повышается, а отток жидкости из выходного канала 7 снижается, что приводит к увеличению в нем давления и запиранию клапанов 5. Таким образом, независимо от расхода (на входе в устройство) обеспечивается постоянное противодавление в зоне В, что повышает эффективность кавитационных воздействий, например диспергирования твердых частиц в жидкости; эмульгирования, смесеобразования и т. п.

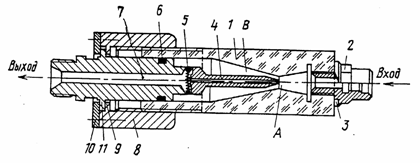

Рис. Разрез предлагаемого кавитационного диспергатора. |
Преимущества перед известными аналогами Высокая эффективность кавитационного воздействия |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повышение качества диспергирования, снижение трудоемкости |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 08.09.2000 |
