Полуавтомат состоит из станины 1, моста 2, подъемного стапеля 3, пантографа 4, копира 5, клеевой головки 6, привода копира 7, пневмоцилиндра 8, бачка 9, траверса 10, шкафа электрического 11.

Полуавтомат ПА 182 представляет собой станину поз.1, сваренную из профильного проката, на который крепится мост поз.2, имеющий 4-е резьбовых отверстия для крепления клеевой головки поз. 6.

На станине поз. 1 имеется плита, к которой крепится привод копира поз. 7 и по которой перемещается копир поз.5, несущий на себе подъемный стапель поз.3. Плоскопараллельное перемещение копира осуществляется пантографом поз.4, который неподвижной частью крепится к станине поз.1, а неподвижной частью - к стойке копира поз.5.

Принцип работы полуавтомата заключается в выдавливании клея из клеевой головки поз.6. Клей из бака поз.9 под действием предварительного давления создаваемого пневмоцилиндром поз.8 перетекает по трубопроводу в клеевую головку поз.6, где шнек создает рабочее давление, необходимое для истечения клея через сопло. Клеевой жгут наносится на корпус фары (стекла), которая (которое) движется по заданной копиром поз.5 траектории.

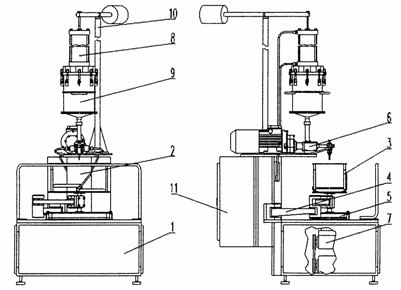

Рис. Полуавтомат нанесения клея ПА 182.
