Номер 11-143-00 |
|
Наименование проекта Приспособление для контроля размеров |
|
Назначение Контроль размеров в изделиях, имеющих криволинейный контур без прямых участков |
|
Рекомендуемая область применения Измерение параметров изделий |
|
Описание

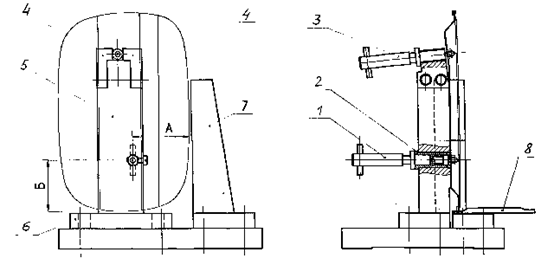

Результат выполнения конструкторской разработки. При контроле двух размеров А и Б (см. рисунок) резьбовая пробка 1, вращающаяся в направляющей втулке 2, ввертывается в то резьбовое отверстие, от которого заданы контролируемые размеры. Свободная резьбовая пробка 3 ввертывается во второе отверстие так, чтобы ее направляющий поясок разместился внутри точного паза между планками 4, закрепленными на стойке 5. В результате контролируемое изделие точно фиксируется, а влияние грубого допуска межосевого расстояния исключается. Напротив контролируемых точек внешнего контура изделия установлены с точным гарантированным зазором подставка 6 и стойка 7. Контроль размеров А и Б производится предельным щупом 8. Приспособление простое в изготовлении и в эксплуатации.
|
|
Преимущества перед известными аналогами В качестве базы взяты два резьбовых отверстия в гайках, приваренных к детали (крышке) |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект Снижение трудоёмкости, повышение производительности труда |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 03.08.2000 |
